PS3(PS4) モーションコントローラの電池交換方法

PS3 モーションコントローラー 電池交換方法レビュー
この記事は約4分で読めます。

先日AliExpressで注文した「PlayStationMove モーションコントローラ用バッテリー」が到着しました。

動作確認も必要なんで早速電池交換します。

AliExpressの発送荷姿

注文してから16日で届いたので、今まで購入したAliExpressではスピード配送でした。

AliExpressの購入方法
中国ショッピングサイトAliExpressの購入方法を迷わないように画像を多用して丁寧に説明しています。アリエクスプレスでは安くて日本では手に入れにくい商品も多数ありました。到着まで日数がかかることを許容できればお得なお買い物ができます。
Aliexpressで届かない場合の対応方法
Aliexpressで注文した商品が届かない場合に異議申し立てを利用して解決する方法。購入したショップへの連絡方法と対応、ショップで解決しない場合のAliexpressに異議申し立てする方法の詳細を記載しました。スムーズに返金が完了します。

中国のショップも日本のショップと同じで梱包が丁寧だったり、雑で箱がぼこぼこになって届いたりありますが、今回購入したショップは丁寧な梱包です。

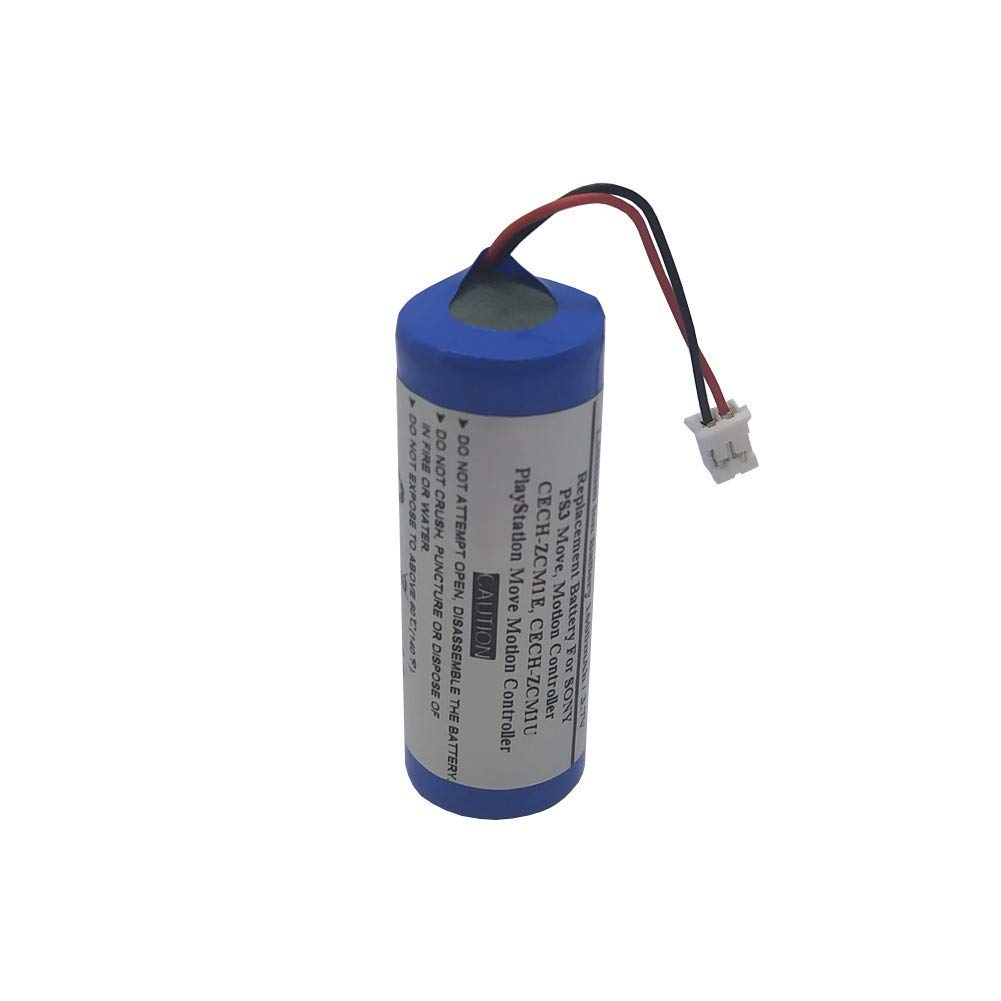

5.48US $ 30% OFF|3.7v 1380mah LIS1441 LIP1450リチウム充電式バッテリーソニーPS3 PS4プレイステーション移動モーションコントローラゲーム機|Replacement Batteries| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com

PS3(PS4)のリチウム電池 本体と、精密ドライバーが2つ同梱しています。

PS3 モーションコントローラー電池の荷姿

精密ドライバーは今後、眼鏡や精密機器の修理にも使えます。

AliExpressで2000円くらい使えるクーポンです。良かったらどうぞ。

https://a.aliexpress.com/_mOFBVsl

日本のアマゾンでも購入できます

Amazon | 3.7V 1600mAH Sony PS3 Move、CECH-ZCM1E、CECH-ZCM1U、モーションコントローラー、PlayStation Moveモーションコントローラーの交換用バッテリー, バッテリー部品番号: LIP1450, LIS1441, 4-168-108-01, 4-195-094-02 | バッテリー・充電器
3.7V 1600mAH Sony PS3 Move、CECH-ZCM1E、CECH-ZCM1U、モーションコントローラー、PlayStation Moveモーションコントローラーの交換用バッテリー, バッテリー部品番号: LIP1450, LIS1441, 4-168-108-01, 4-195-094-02がバッテ...

PS3(PS4) モーションコントローラの電池交換

PlayStationMove モーションコントローラとは

PlayStation3でテニスなどのスポーツや肉弾のような格闘ゲームで腕を振ることで、まるで自分が実際に体験しているかのような感覚でゲームが楽しめるモーションコントローラ。

プレイヤーの手の動きを高精細に検出する3種類のセンサーを搭載し、位置や傾き・速度はもちろん、ゆっくりした動きや、微妙な手首のひねりまでも感知できます。

肉弾は筋肉痛を起こすほどの運動量です。

Amazon | 肉弾 - PS3 | ゲームソフト
肉弾 - PS3がゲームソフトストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。オンラインコード版、ダウンロード版はご購入後すぐにご利用可能です。

PlayStation4に世代交代した後もPSVRでバーチャル世界で利用するVRコントローラーとなって活躍しています。

モーションコントローラーカバー

肉弾をすると汗をかくのでシリコンカバーを利用しています。

シリコンカバーの底をハサミで切れば純正のPlayStationMove 充電スタンドで使えます。

PS3 モーションコントローラーシリコンカバー

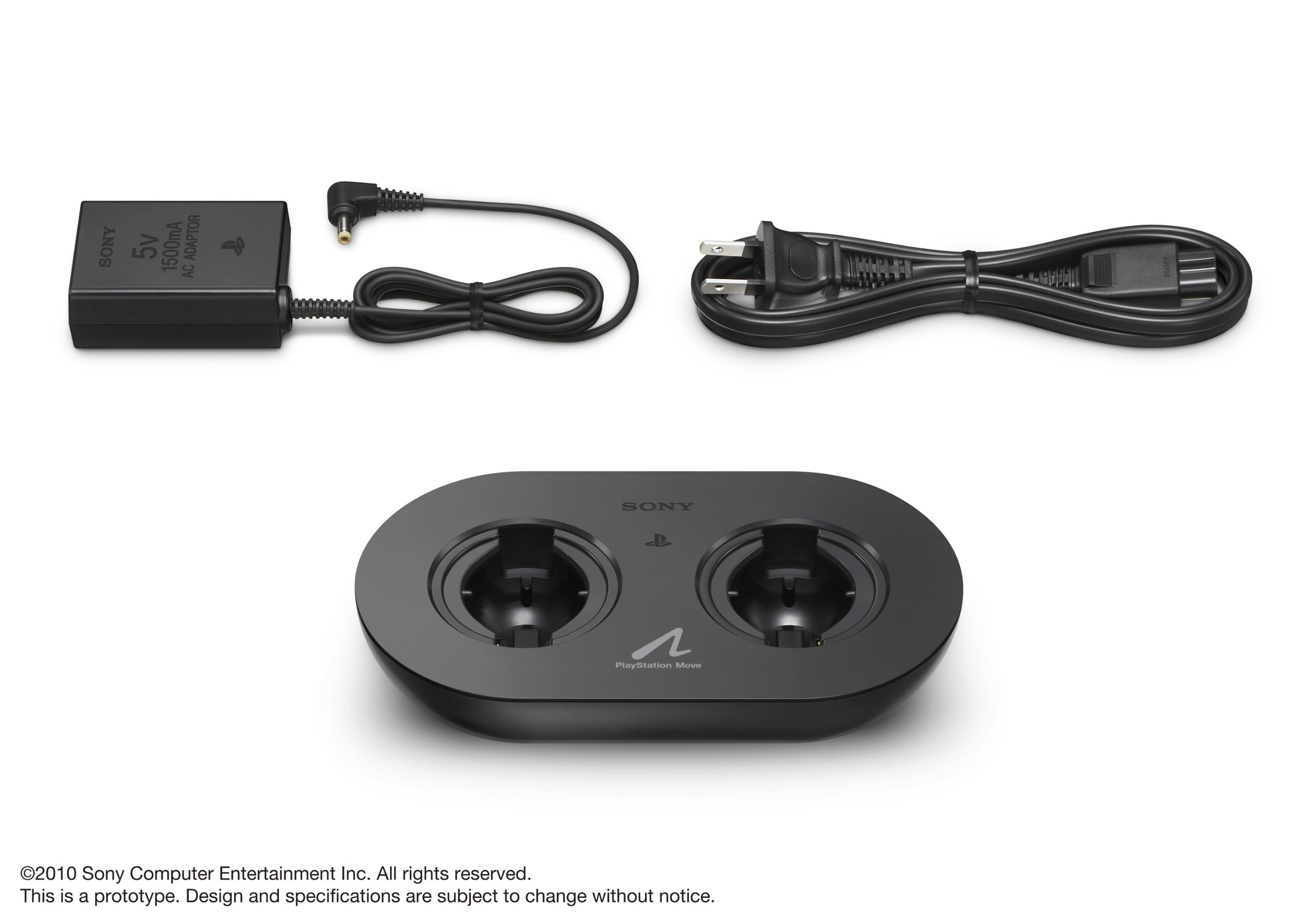

Amazon | PlayStationMove 充電スタンド | バッテリー・充電器
PlayStationMove 充電スタンドがバッテリー・充電器ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。オンラインコード版、ダウンロード版はご購入後すぐにご利用可能です。

汗をかいても水洗いできるので清潔。安いので予備も買い洗濯で交換して利用しています。

PS3 モーションコントローラの分解

今回電池交換するモーションコントローラーの型番は「CECH-ZCM1J」です。

PS3 モーションコントローラー純正充電器

裏蓋は4カ所ネジで固定されているので、+ドライバーでネジを外して裏ぶたを開けます。

PS3 モーションコントローラー CECH-ZCM1J

ケースが近すぎると作業がしにくいので水色の平コードを抜きます。

真上に引っ張るとすっと抜けます。力は不要です。

後述しますが、この時点で光るピンポン球は基盤側ケースに移動しておくと作業がしやすい。

PS3 モーションコントローラー 水色の平コードを抜く

電池を外します。ケースに固定されていないのですっと抜けます。

PS3 モーションコントローラー 電池を外します

電池のコネクタ部分はバイブレーションの下辺りにあります。

PS3 モーションコントローラー 電池のコネクタ部分はバイブレーションの下辺り

これ以上分解するのは面倒なんで、少し固いですがピンセットとマイナスドライバーで外しました。

コツはマイナスドライバーで右ちょっと浮かして、左ちょっと浮かして、右ちょっと浮かしての繰り返し。最後はピンセットでぽんと抜きました。

先細ペンチがあるとやりやすいと思います。

Amazon | Hanchen AB-14 先細ヤットコ メガネ専用 クリングス/鼻当て調整 ゆるみが自由に調節 眼鏡屋用 初心者も使用可能 (ステンレス鋼柄) | ヤットコ
Hanchen AB-14 先細ヤットコ メガネ専用 クリングス/鼻当て調整 ゆるみが自由に調節 眼鏡屋用 初心者も使用可能 (ステンレス鋼柄)がヤットコストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

きちんと分解する方法はこちら

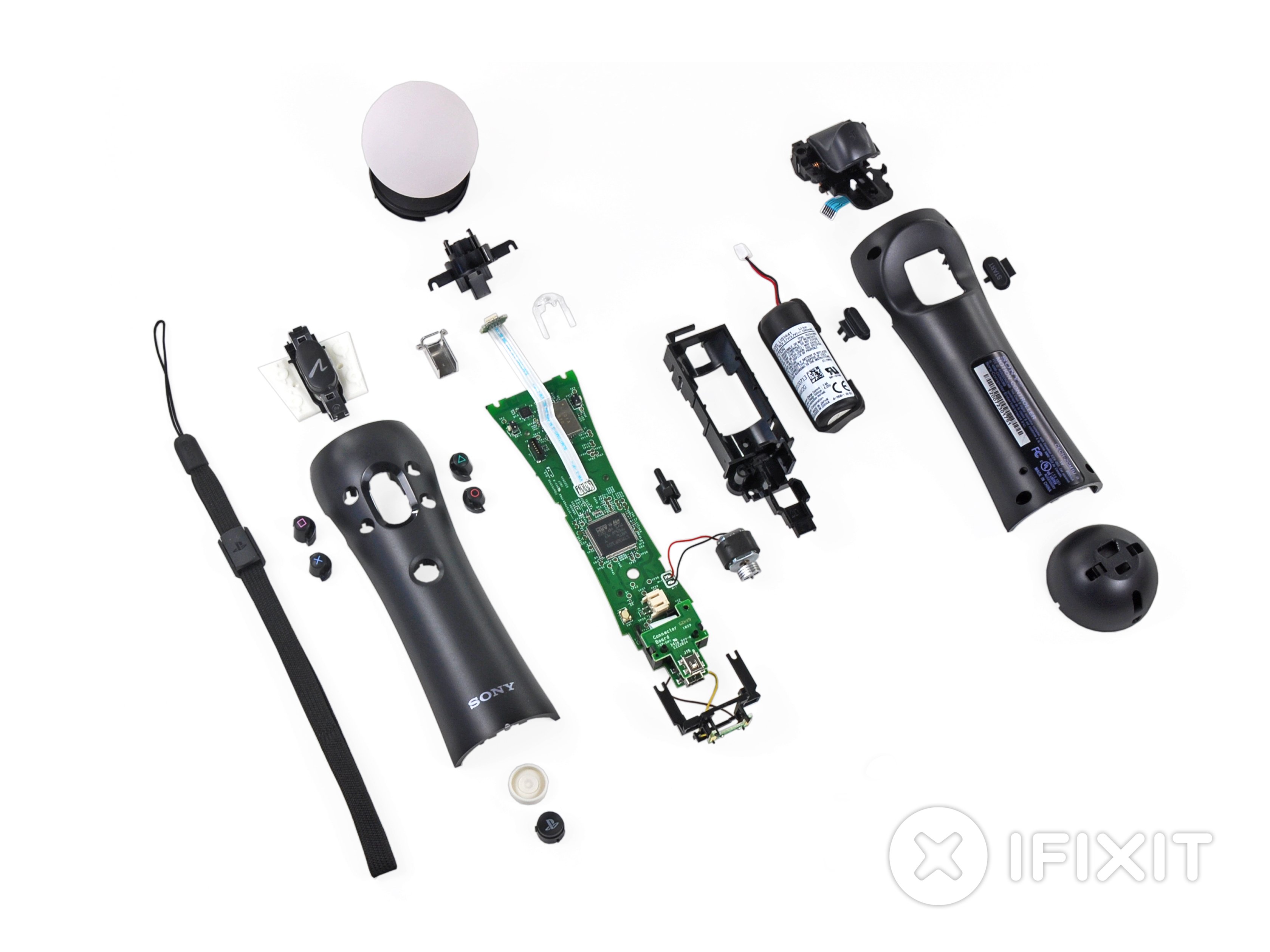

PlayStation Move Teardown
A sneak peak inside the PlayStation Move.

上蓋がつながったままでは邪魔なんで、光るピンポン球を基板側ケースに移動しました。

光る球部分は特に固定されていないのでケースを外した時点で基盤側に置くのが正解。

PS3 モーションコントローラー 光る球は基板側

ケースと電池に隙間が空きそうな場合は、元のバッテリーのクッションを新しいバッテリーに移植してください。両面テープでついているだけです。

PS3 モーションコントローラー 電池クッション

購入したバッテリーのコネクタをしっかり奥まで差し込んで固定します。

PS3 モーションコントローラー 電池コネクタを奥まで差し込む

バッテリーをケースに入れます。

注意点は電池の下で「赤丸で印している部分はバイブレーション」なので、折りたたんだコードがバイブレーションに干渉しないように上手にしまってください。

PS3 モーションコントローラー バイブレーションに干渉しないように注意する

水色の平コードをしっかり奥まで差し込みます。

寝ぐせがついてるんでそのまま差せば大丈夫とは思いますが裏表があります。気になる方は外したときの画像で向きを確認してください。

PS3 モーションコントローラー 水色の平コードをしっかり奥まで差す

裏蓋は4カ所、プラスドライバーでネジを固定します。

PS3 モーションコントローラー 裏蓋のネジ

充電できないモーションコントローラーの電池交換が完了しました。

PS3 モーションコントローラー 電池交換後

PS3を電池交換したモーションコントローラーで起動。

全ての機能が使えることを確認して動作確認も完了。

PS3 モーションコントローラーで起動

充電スタンド[CECH-ZCC1J]からの充電も問題なし。

PlayStationMove モーションコントローラが復活しました。

PS3 モーションコントローラー 充電中

まとめ

PS3のモーションコントローラー電池交換でした。

以前は、純正品のようにコネクタのついた電池は購入できなかったので、生の18500電池を購入して自分で加工して交換しました。

今回は、純正品に近い互換品が購入できたので楽に電池交換ができました。
