インターフォン子機の修理方法 JH-DA

JH-DA の修理方法生活
この記事は約5分で読めます。

わが家では塀に面した表門と裏門にインターフォンをつけていますが、経年劣化でインターフォンの音が鳴りにくくなってきました。

インターフォン子機の故障を直したら鳴るようになったので修理方法です。

JH-DA

現在利用しているインターフォンはアイホンです。

ハンズフリーテレビドアホン1・2形

JHS-1AE-T(JH-DA と JH-1ME-T のセット)

録画機能あり

品番

  • JH-DA(カメラ付き玄関子機)
  • JH-DAJH-1ME-T(モニター付き親機)

KE-55(JH-DA と KE-1M のセット)

録画機能無し

品番

  • JH-DA(カメラ付き玄関子機)
  • KE-1M(モニター付き親機)

室内にある親機は問題なくきれいなもんです。

室外にある子機は、日光や雨・風にさらされているので劣化などもしています。

しかし、丈夫なもので、カメラ機能・通話機能は大丈夫です。

アイホンのJH-DAが鳴らないので、スイッチを交換します。

JH-DA の修理

JH-DAの故障なので修理します。

修理箇所は押しボタン部分。

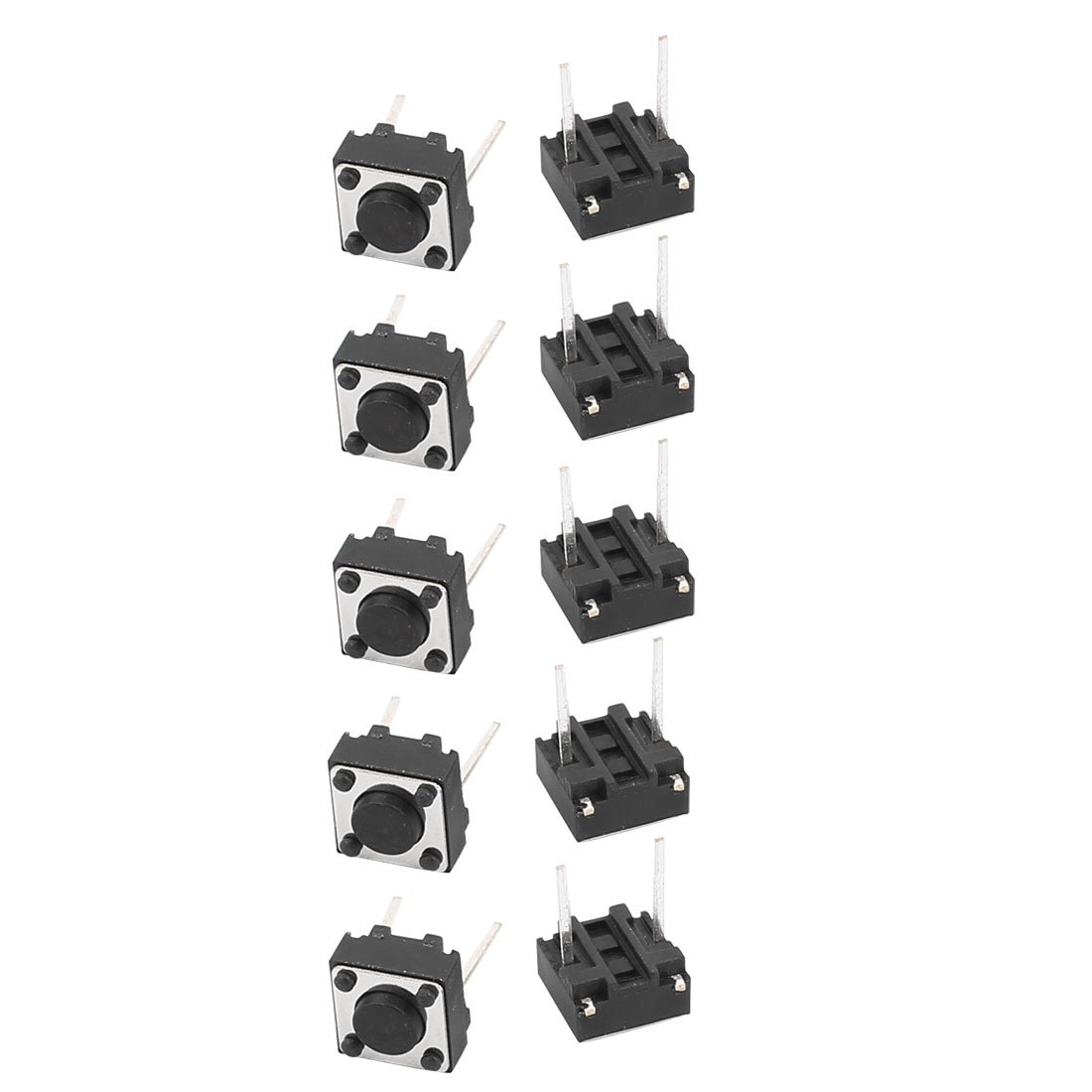

交換するタクトスイッチはアマゾンで購入できます。

以前購入したお店がつぶれていたので使えるか責任は持ちませんがサイズが同じタイプタクトスイッチをのせておきます。挙動やボタンの押し心地などはわかりません。高価ではないのでいろいろと試して好みのタクトスイッチを探してください。
Amazon | uxcell タクトスイッチ 押しボタンスイッチ 6mmx6mmx4.3mm パネル PCB 瞬間的 プッシュ ボタン 2ピン DIP 10本入り | 押しボタンスイッチ | 産業・研究開発用品 通販
uxcell タクトスイッチ 押しボタンスイッチ 6mmx6mmx4.3mm パネル PCB 瞬間的 プッシュ ボタン 2ピン DIP 10本入りが押しボタンスイッチストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

2ピンを基盤に半田付けするので半田付けができない方はここであきらめてください。

半田付けで利用している道具

白光(HAKKO) ダイヤル式温度制御はんだこて FX600-02

安いはんだこてはたくさん有りますが、これを買っておけば素人でも上手にはんだづけできます。

Amazon | 白光(HAKKO) ダイヤル式温度制御はんだこて FX600-02 | DIY・工具・ガーデン
白光(HAKKO) ダイヤル式温度制御はんだこて FX600-02がDIY・工具・ガーデンストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

goot(グット) 精密プリント基板用 鉛入りはんだ Φ0.8mm スズ60%/鉛40% ヤニ入り SD-62

Amazon.co.jp: goot(グット) 精密プリント基板用 鉛入りはんだ Φ0.8mm スズ60%/鉛40% ヤニ入り SD-62: 産業・研究開発用品
オンライン通販のAmazon公式サイトなら、goot(グット) 精密プリント基板用 鉛入りはんだ Φ0.8mm スズ60%/鉛40% ヤニ入り SD-62を産業・研究開発用品ストアで、いつでもお安く。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常送料無料。

goot(グット) はんだ吸取り線 3mm幅 1.5m巻き CP-3015 日本製

既存のはんだを吸い取って除去します。

Amazon | goot(グット) はんだ吸取り線 3mm幅 1.5m巻き CP-3015 日本製 | ハンダゴテパーツ
goot(グット) はんだ吸取り線 3mm幅 1.5m巻き CP-3015 日本製がハンダゴテパーツストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

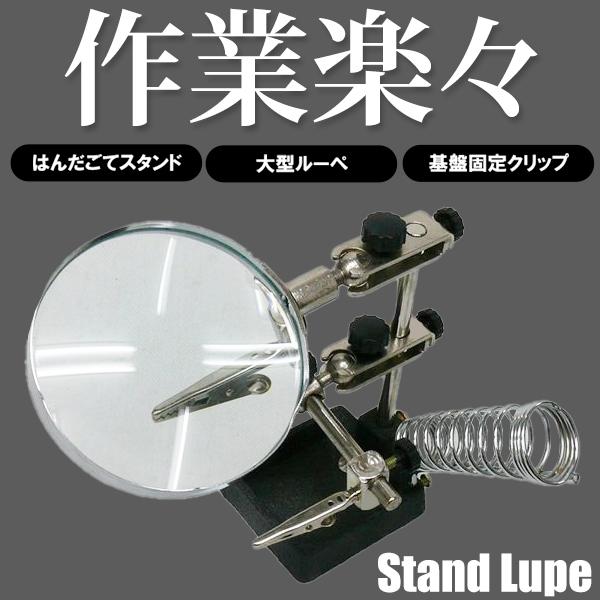

はんだごてホルダー

スタンド ルーペ 拡大鏡 はんだごて 半田ごて 作業台 ホルダー 基板固定クリップ 効率UP 工具 DIY ハンダ 精密 溶接 電子工作 模型 ◇ 大型ルーペ付きスタンド :20100329-handa:i-shop7 - 通販 - Yahoo!ショッピング
基盤ホルダーと大型ルーペが付いているので細かいハンダ付け作業が快適に!電子工作や機械修理などの作業に最適!基板ホルダーと大型ルーペを搭載した作業スタンドです。それぞれに豊富なアジャスターがたくさん付いているので、作業がしやすいように角度や位置を微調整できます。模型工作や時計修理、ホビーなどにオススメ!はんだごてホルダー...

JH-DA 分解

底面にある穴にマイナスドライバーを差し込んでひねるとパネルが浮くので外します。

JH-DA マイナスドライバーを差し込む

カバーを外すとボタンの下にネジが見えるので外します。このネジを外すとカバーから子機をはずせます。

JH-DA カバーから子機をはず

子機を外すと電線がつながっているので外します。これで子機と親機の縁が切れました。

JH-DA 親機の縁を切る

裏のネジを2つ外します。

JH-DA 裏蓋を外す

ネジは外して基板をケースから外します。

JH-DA 基板をケースから外す

タクトスイッチの半田付け部分です。

JH-DA タクトスイッチの半田付け部分

線が邪魔な場合は方向を間違わないように写真などで記録した後、接続プラグを外してください。

固い場合があるので壊さないよう注意が必要です。

JH-DA 接続プラグを外す

ハンダ吸い取り線とはんだこてで既存のはんだ付けをきれいに除去して故障したタクトスイッチをはずします。

新品のタクトスイッチのピンを、はんだを除去した後に出てきた穴に差し込み、半田付けします。

はんだづけが完了したら余分に長いピンを切るなどして整えればタクトスイッチの交換が完了です。

JH-DA タクトスイッチの交換

ネジを締めて基板をケースにとりつけます。

JH-DA 基板をケースに取り付ける

裏のネジを2つ取り付けます。

JH-DA 裏蓋をつける

外した手順の逆に親機から延びている線に子機を元通りつなげます。

線を繋いだら、

  • 取り替えたボタンを押して音が鳴るか、機能するか
  • カメラは見えているか
  • 通話可能か

など、一通りテストして問題なければケースに収めれば修理が完了です。

アイホンの取り替え

2台ある子機の一台は修理で直りましたが、もう一台は音が鳴りませんでした。

アイホンの新品子機を購入しようと思いましたが、なんと、親子セットより子機の方が高い。

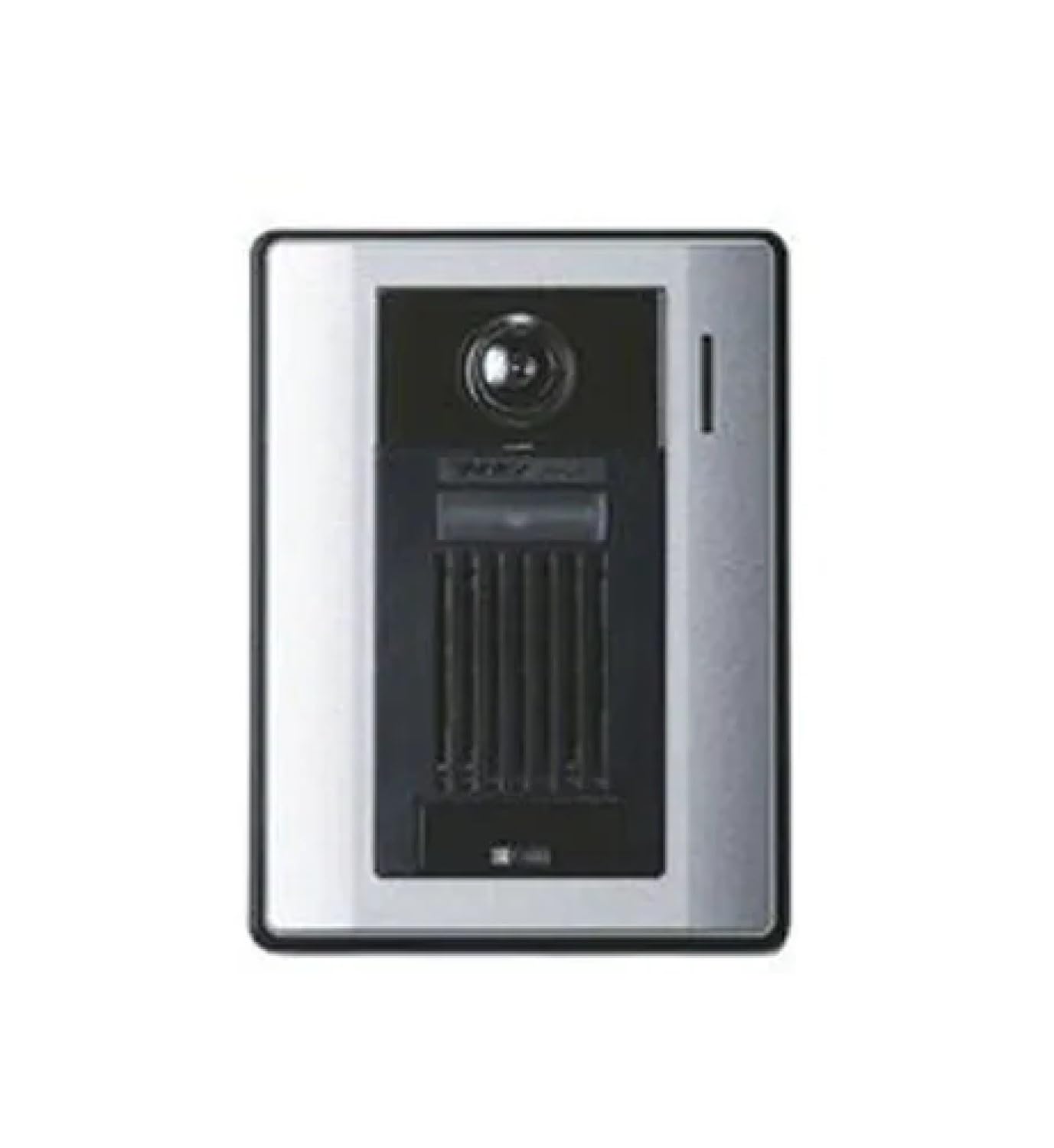

JH-DA

Amazon | アイホン 【JH-DA】 ROCOワイド録画2・4 カメラ付玄関子機 | インターホン・チャイム
アイホン 【JH-DA】 ROCOワイド録画2・4 カメラ付玄関子機がインターホン・チャイムストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

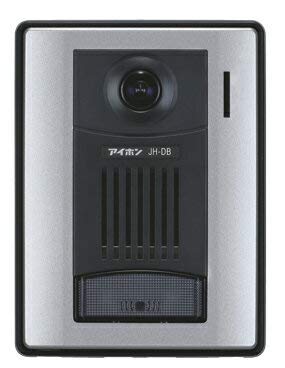

JH-DB

後継機種でJH-DAの代替に使える子機

Amazon.co.jp: アイホン テレビドアホン カラーカメラ付玄関子機 JH-DB : DIY・工具・ガーデン
オンライン通販のAmazon公式サイトなら、アイホン テレビドアホン カラーカメラ付玄関子機 JH-DBを DIY・工具・ガーデンストアで、いつでもお安く。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常送料無料。

ヤフオクやフリマなどでJH-DAの中古も探しましたが、同じ症状がいつでるか分からないリスクを考えると購入は新品一択になります。

子機なんて3000円ぐらいで売れよ。アイホンめ。と思いながら新品親子セットを購入しました。

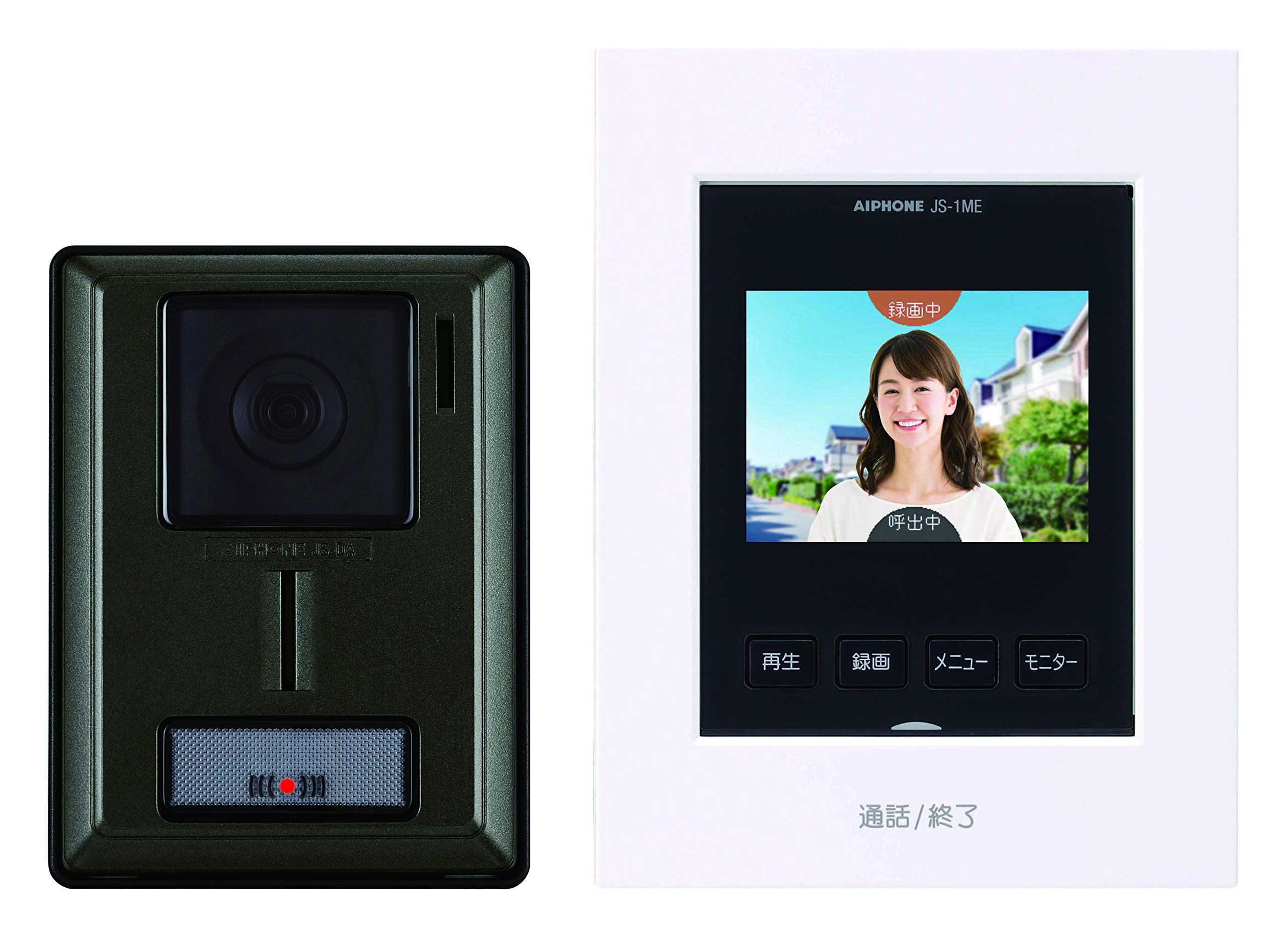

アイホン テレビドアホン ZA-TD2 録画もできるシンプルデザイン

録画機能あり

品番

  • JS-DA-G(カメラ付き玄関子機)
  • JS-1ME(モニター付き親機)
Amazon.co.jp: アイホン テレビドアホン ZA-TD2 録画もできるシンプルデザイン : 大型家電
Amazon.co.jp: アイホン テレビドアホン ZA-TD2 録画もできるシンプルデザイン : 大型家電

取り付けに関しては、以前の機種

  • JHS-1AE-T
  • KE-55

と取り付け金具なども全く同じで外した順番どおり、逆にして取り付けると問題なく利用できました。簡単。

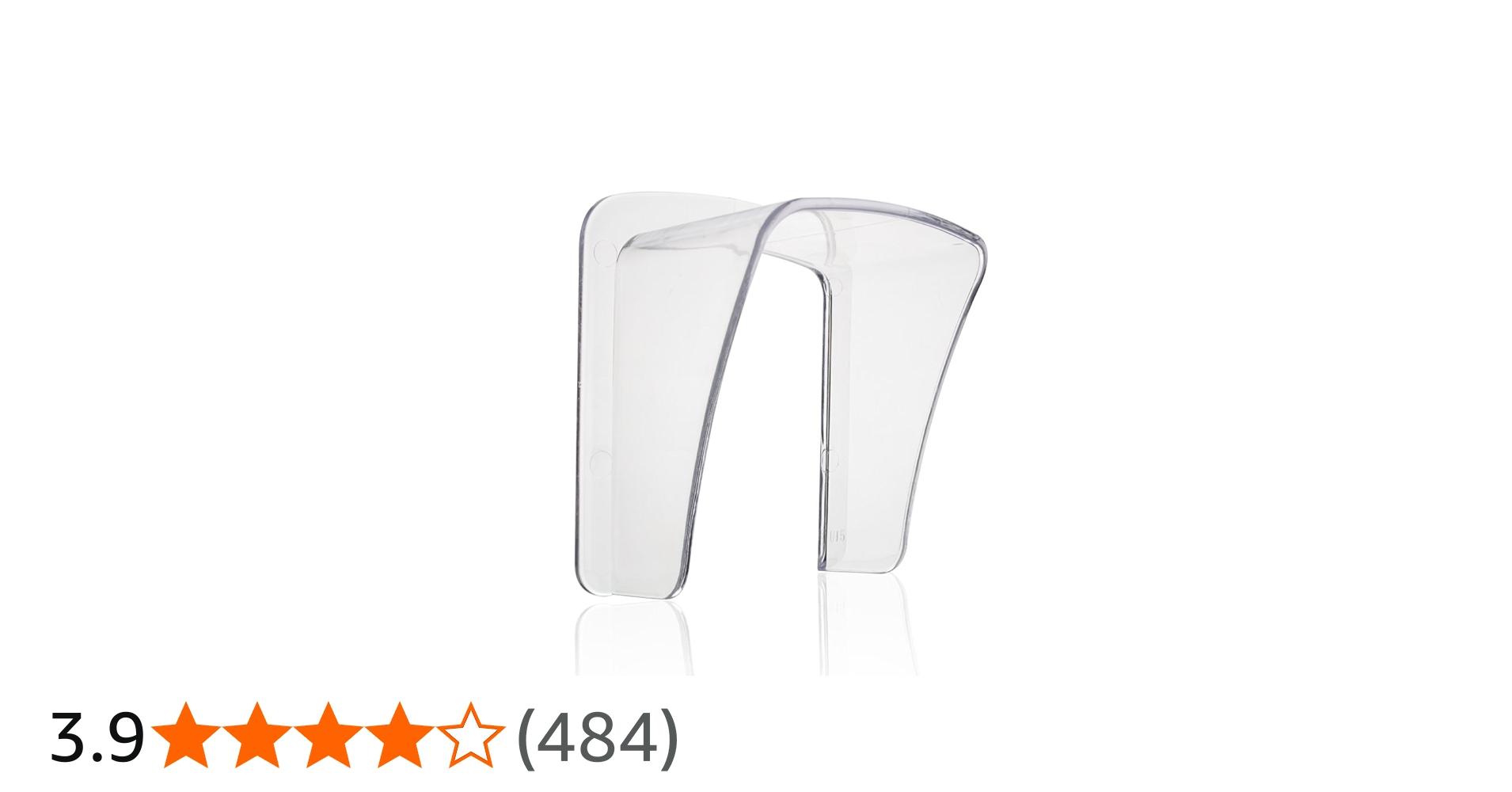

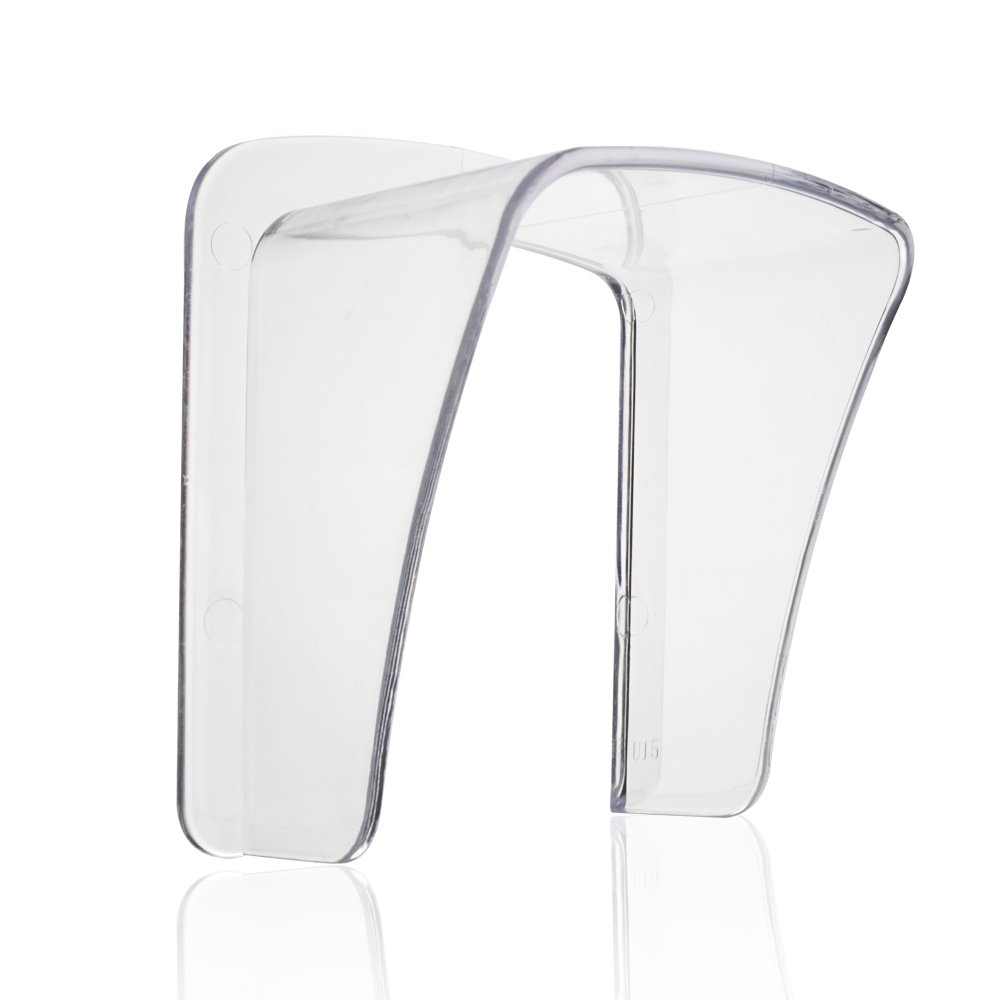

また、外の日光・雨・風など過酷な環境でがんばっている子機のためにカバーも購入しました。

Amazon | Jiayihizn インターホン レインカバー ドアホン 雨よけ ワイヤレス用可 強化プラスチック製 105×140mm | インターホン・チャイム
Jiayihizn インターホン レインカバー ドアホン 雨よけ ワイヤレス用可 強化プラスチック製 105×140mmがインターホン・チャイムストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

カバーの取り付けはとりあえず手持ちの両面テープを利用しました。

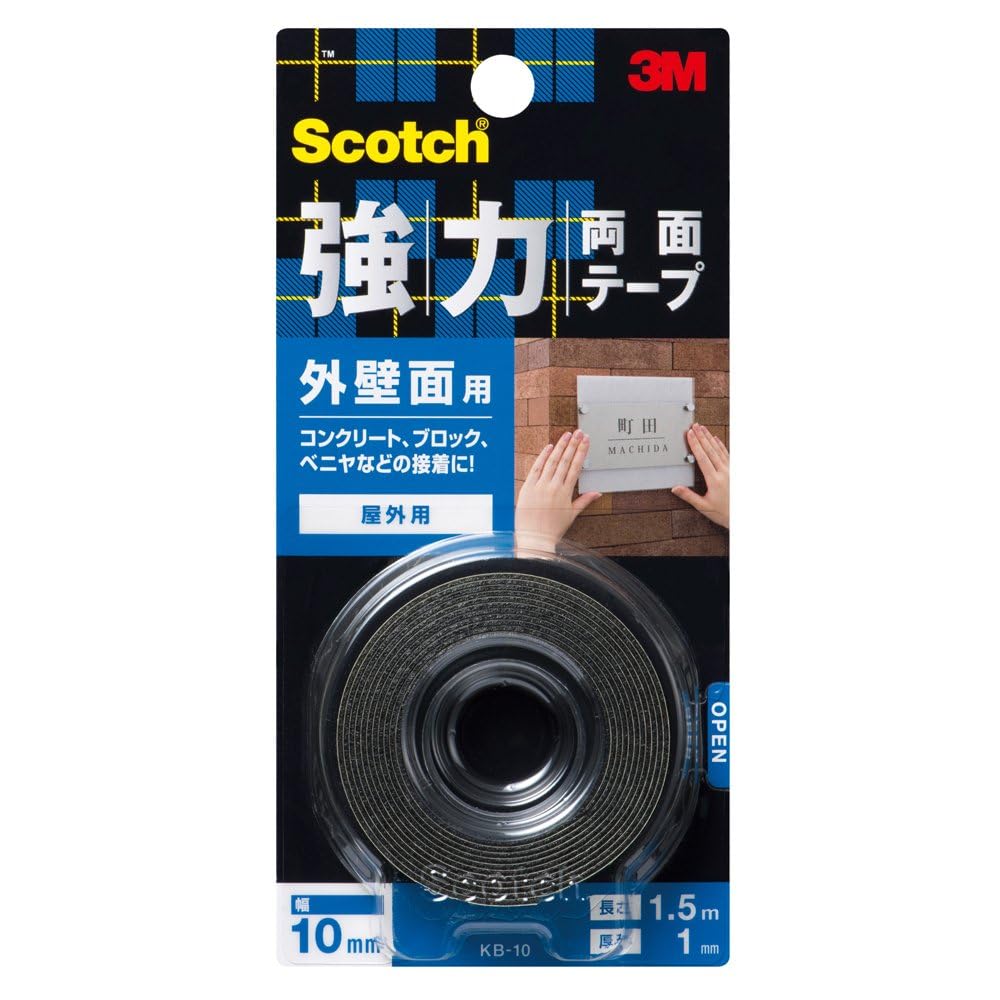

Amazon | 3M スコッチ 強力両面テープ 外壁面用 10mm×1.5m KB-10 | 作業用両面テープ | 産業・研究開発用品 通販
3M スコッチ 強力両面テープ 外壁面用 10mm×1.5m KB-10が作業用両面テープストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

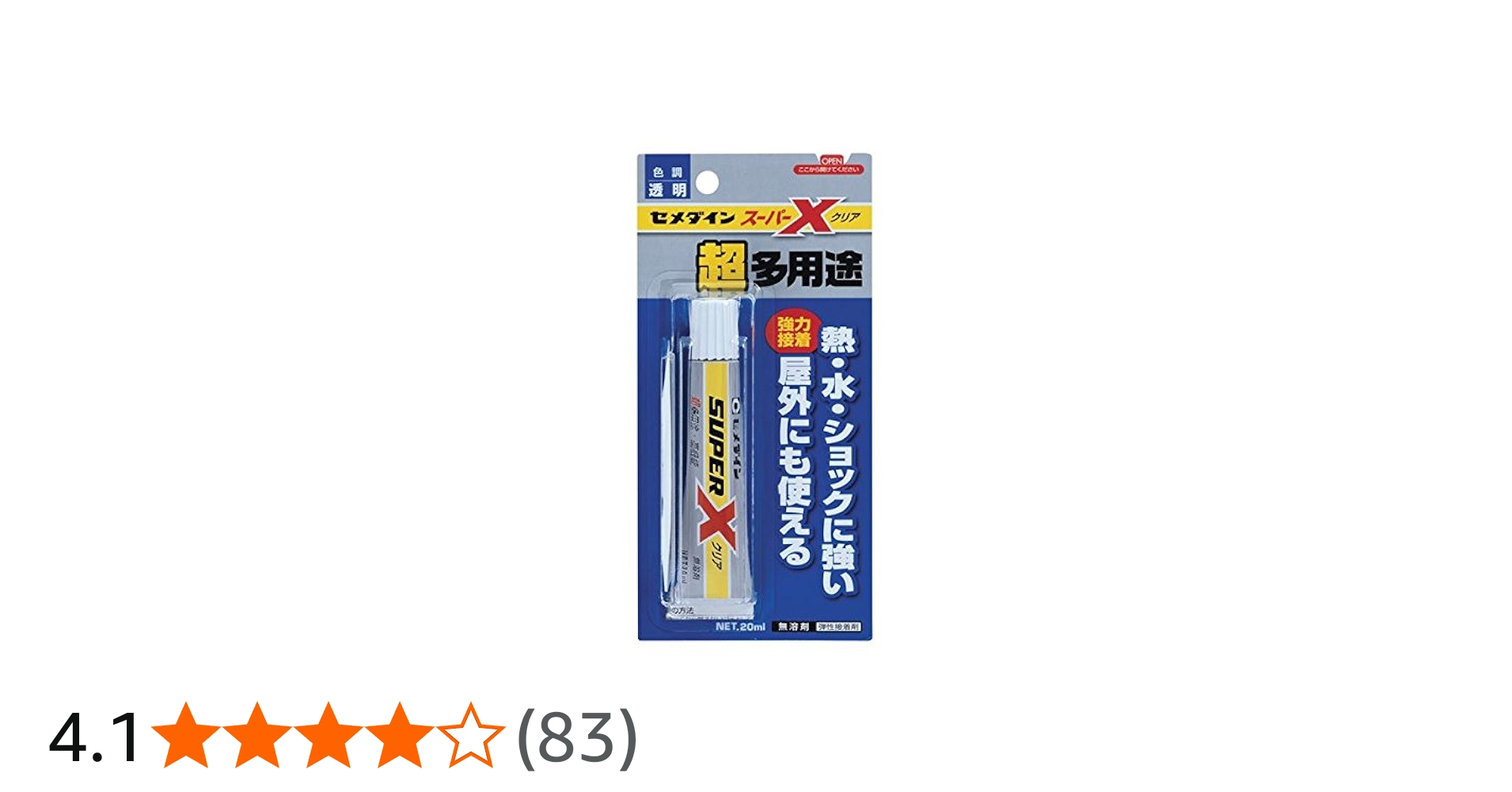

劣化して外れたらセメダイン スーパーXクリアを利用するつもりです。

Amazon.co.jp: デコ電の接着剤といえばこれ! セメダイン スーパーXクリア(20ml) : ビューティー
Amazon.co.jp: デコ電の接着剤といえばこれ! セメダイン スーパーXクリア(20ml) : ビューティー
今時の子機は広角(広範囲)を移すので、雨よけカバーの付け位置によってはカメラにカバーが写り込みます。カメラで確認してから映り込まない位置にカバーを取り付けてください。

親機の接続

電源プラグ(太い線)を抜くと直結式として利用できました。

JS-1ME 電源プラグ

太い線は引っ張ると抜けて、押し込むと入ります。抜けない・入らないときはボタンを押すとスペースが開いて抜け(入り)やすくなります。

細い線も同様ですが固さがないのでボタンを押しながら差し込み(抜き)になると思います。

KE-1M 配線

取り付け完了。少しサイズは小さくなってます。

JS-1ME 設置完了

まとめ

JH-DAの修理・交換方法でした。

電気が通っているので感電には注意してください。

ブレーカーは落として、ゴム手袋など電気を通さない装備での作業を推奨します。

また、アイホン テレビドアホン ZA-TD2 を取り替える場合、電源プラグを利用しない電源直結式の取り付け・取り外しには電気工事士の資格が必要です。

アイホンの子機は外で過酷な環境でも10年程度は利用できるので、新品の取り替えをオススメします。
