PS3 コントローラー バッテリー交換方法 SIXAXIS

SIXAXIS 電池交換方法ゲーム
この記事は約8分で読めます。

PS3 コントローラー SIXAXIS (シックスアクシス)の勝手に動く誤作動対策のため隙間を埋めておこうと分解したところ、電池が裏蓋から外れません。

裏蓋に張り付いた電池を外したところ、純正電池がわずかですが膨張していました。

良いタイミングで見つけたので、PS3の純正コントローラー SIXAXIS のバッテリーの購入・交換方法の詳細です。

DUALSHOCK 3 電池が膨張

PS3 コントローラー 修理料金

DUALSHOCK 3 の修理料金は5000円から10000円程度かかるので新規購入がおすすめです。

ただし、中古品は同じ誤動作を起こす可能性が高いので、メンテナンス済みの信頼できる業者から購入してください。

純正品は売ってないので新品が運良く購入できればいいですが、今なら安い互換品も選択の余地あり。

当たり外れがあるようですが、保証付きを購入しておけば当たりを引くまで保証してもらえます。

PS3 コントローラー PS3 ワイヤレスコントローラー Bluetooth ワイヤレス ゲームパッド USB ケーブル 振動機能 充電式 アシストキャップ 2枚付き
PS3 コントローラー PS3 ワイヤレスコントローラー Bluetooth ワイヤレス ゲームパッド USB ケーブル 振動機能 充電式 アシストキャップ 2枚付き

PS3 コントローラー 互換バッテリー

Dualshock 3 ワイヤレスコントローラー対応バッテリー 互換品はたくさん販売されていますが、レビューを見ると値段にかかわらず当たり外れがありそうです。

eForBuddy PlayStation 3 PS3 Dualshock 3 ワイヤレスコントローラー対応バッテリー 互換用 グレー
eForBuddy PlayStation 3 PS3 Dualshock 3 ワイヤレスコントローラー対応バッテリー 互換用 グレー

なので、一番安いバッテリーを選択し、返品・交換対応がしっかりしたアマゾンで購入しました。

Amazon 保証の問い合わせ方法
Amazonマーケットプレイスで購入した商品の保証期間中の不具合で販売者かアマゾンに返品・交換・返金してもらう方法です。マーケットプレイスでは販売者と連絡が取れない場合にアマゾンに対応してもらう詳細を詳しく説明してるので参考にすれば安心です。

ちなみに届いた互換バッテリーは充電ケーブルもついていました。

商品ページでは 容量:1100mAh と表記されていましたが、1800mAh の互換電池です。

純正バッテリーの容量 610mAh なのでおよそ3倍。少し得した気分です。

PS3 コントローラー 互換電池

Dualshock 3 対応バッテリー 互換用 説明書

裏面に説明書があったので日本語訳して載せておきます。

PS3 コントローラー 互換バッテリー  説明書

English

Instruction
  1. Dismantle the PS3 wirelesscontroller screw out.
  2. Open the bottom cover of the PS3 Wireless controller.
  3. Change PS3 wireless controller battery.
  4. Close the bottom cover then fasten the screw.
  5. When PS3 Wireless controller has power off you can use USB charge cable.lnsert the USB port on the console or computer.The insert the other end to PS3 wireless controller.lt can prolong the using time of the PS3 wireless controller.
Attention and maintenance
  1. Please carefully read the following manual to Use and maintain the PS3 battery and charge line correctly.
  2. Do nol expose the PS3 controller to the direct sunlight,high temperature and high humidity.
  3. Keep the controller from the liquids.
  4. Do not use it in the case of the lnundated or broken.
  5. No drying process by external heat equipment such as microwave oven etc.
  6. Avoid repeat removal and attachment of this product.
  7. DO nol twist or pull the charge cable too strongly.
  8. Do not let the cable be soaked with water or scratch with the shears object.
  9. Please stop to Use it in the case of over heat.

日本語訳

説明
  1. PS3ワイヤレスコントローラーのネジを外します。
  2. PS3ワイヤレスコントローラーの下部カバーを開きます。
  3. PS3ワイヤレスコントローラーのバッテリーを交換してください。
  4. 下部カバーを閉じてからネジを締めます。
  5. PS3ワイヤレスコントローラーの電源がオフの場合は、USB充電ケーブルを使用できます。コンソールまたはコンピューターのUSBポートを挿入します。もう一方の端をPS3ワイヤレスコントローラーに挿入します。PS3ワイヤレスコントローラーの使用時間を延長できます。
注意とメンテナンス
  1. PS3のバッテリーと充電ラインを正しく使用および保守するには、次のマニュアルを注意深くお読みください。
  2. PS3コントローラーを直射日光、高温多湿にさらさないでください。
  3. コントローラーを液体から遠ざけてください。
  4. ケースが浸水または破損した場合は使用しないでください。
  5. 電子レンジなどの外部加熱装置による乾燥プロセスはありません。
  6. この製品の繰り返しの取り外しと取り付けは避けてください。
  7. 充電ケーブルをひねったり、強く引っ張ったりしないでください。
  8. ケーブルを水に浸したり、はさみで引っかいたりしないでください。
  9. 過熱した場合は使用を中止してください。

PS3 コントローラー分解

SIXAXIS(CECHZC1J) の分解、組み立ては簡単なので自己修理もオススメです。

分解に利用した精密ドライバー。ビットは[+2.0]を使用。

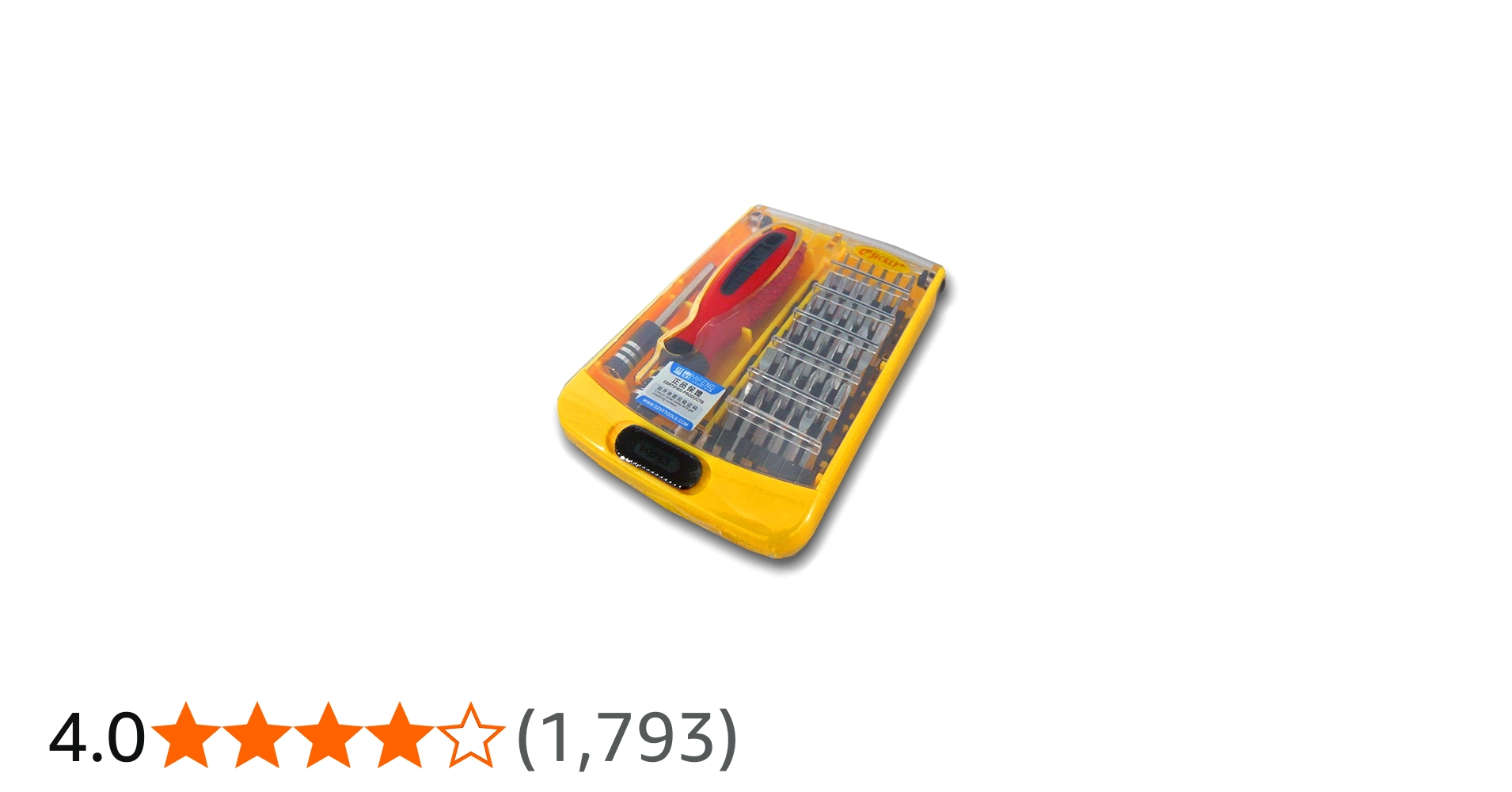

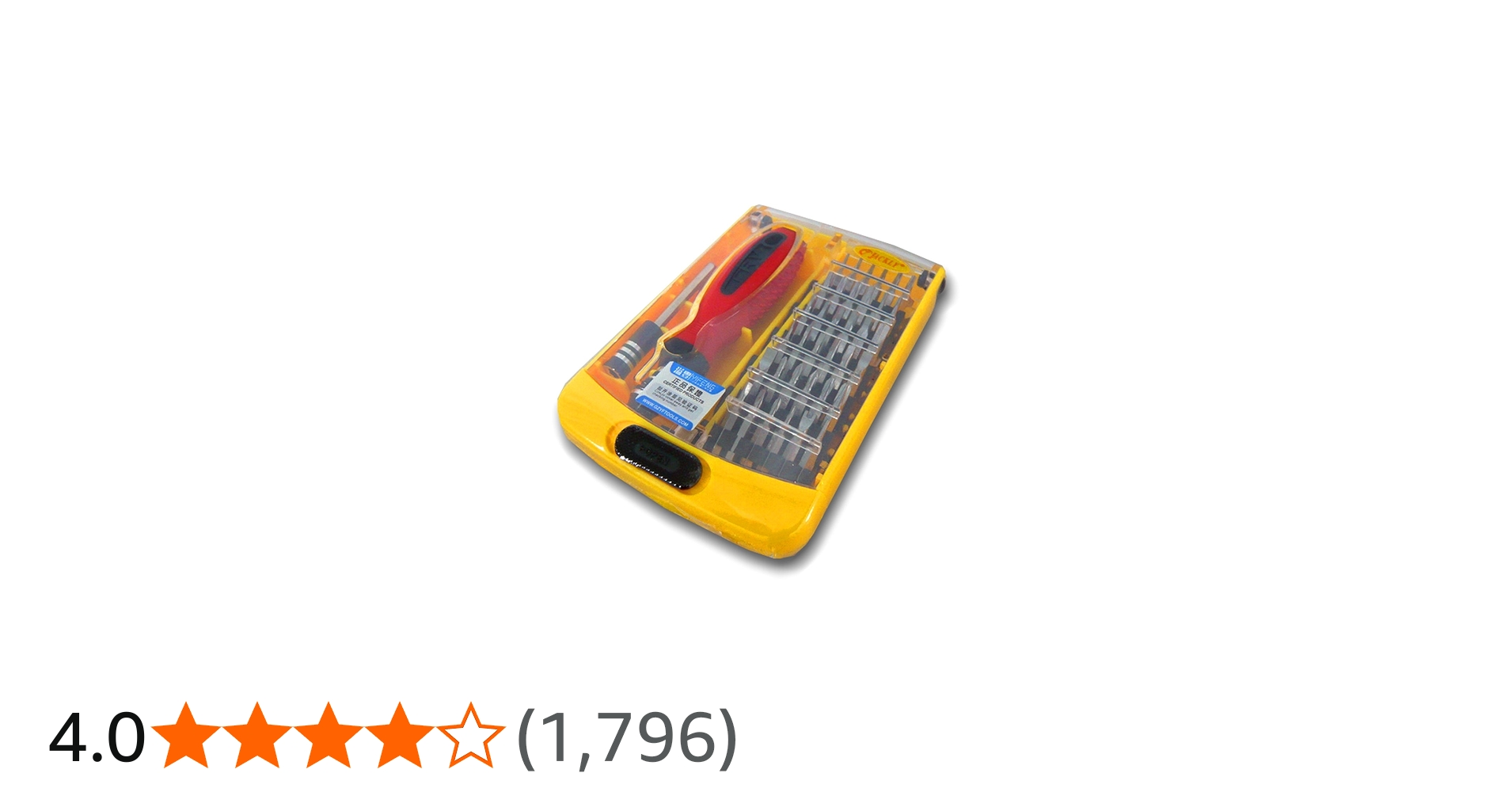

38in1特殊ドライバーセット

PSPや一部タブレットで必要な[星形ビット]や一部携帯機で利用する[三角ビット]なども入っています。

ドライバービットをくっつける磁石部分も強力でグリップ感も良いので、たまの修理に使う分には十分なビット数と性能です。

JK6088A 38in1特殊ドライバーセット トルクス ヘクスローブ 六角棒 Y型 三角ネジ 五角 ペンタローブ プラス マイナス iphone5 アイフォン ハッピーセット コンパクト
【内容】グリップ、延長バー(エクステンションバー)、ビット(36種類)

コントローラー裏ブタにある、ネジを5カ所外します。

ネジをなめる(つぶす)と面倒なので、合うドライバーを利用してください。

DUALSHOCK 3 ネジを5カ所はずす

爪をはずすために赤丸の部分を親指でぐっと押さえると、爪がはずれて上カバーが少し浮くので外します。

DUALSHOCK 3 親指でぐっと押さえる

爪の形状です。

DUALSHOCK 3 爪の形状

爪は先ほどの一カ所のみなのでカバーは外れる状態です。

L2ボタン、R2ボタンが外れないように下カバーをパカッと外します。

DUALSHOCK 3 下カバーを外します

ps3 コントローラー バッテリーの外し方

バッテリーは台の上に乗っているだけです。(爪で固定されているタイプもあります)

コネクタを抜くだけでバッテリーは外せます。

コネクタがしっかりささっているので外すときの力加減で壊さないようにしてください。

SIXAXIS バッテリープラグ

互換バッテリーのサイズが純正バッテリーよりひとまわり大きいので、サイズ調整用ケースもはずします。

SIXAXIS サイズ調整用ケース

ぴったりとバッテリー受けの四隅に互換バッテリーがはまりました。

プラグの方向はかっちりはまる溝があるので間違いません。

SIXAXIS 互換バッテリー交換

分解ついでのメンテナンス

ボタンなどの修理

ボタンやスティックに問題がある場合は、接点回復など試みてください。

導電性 粒子 ゴム リモコン 修理 接点回復 カーボンピル Carbon Pill ピル 接点 Φ3㎜×0.5㎜ 100個以上
導電性 粒子 ゴム リモコン 修理 接点回復 カーボンピル Carbon Pill ピル 接点 Φ3㎜×0.5㎜ 100個以上
KURE(呉工業) コンタクトスプレー(300ml) 接点復活剤 1047 [HTRC2.1]
●特殊置換性オイルがカーボンや汚れ、異物を除去し、電気接点の接触不良を解消します。 ●接点部の摩擦を軽減し、腐食から保護します。 ●迷走電流の発生を防ぎます。 ●ゴムやプラスチックにかかっても安心です。

分解は焦らず丁寧に、スマホなどで写真を撮りながら行うと安心です。

基盤の隙間を埋める方法

もしも、コントローラーが勝手に動く誤作動があるなら対策しておきます。

裏カバーに電池を押さえるようについている低反発のシールがあります。

経年劣化などで低反発のシールの反発が無くなると基盤と接点に隙間ができて、コントローラーの誤作動の原因になります。

DUALSHOCK 3 低反発のシール

厚み1mmほどで柔軟性の高い低反発シールを使用します。

DUALSHOCK 3 1mmほどで柔軟性の高い低反発シール

ちょうどいい低反発シールが手元にあったので利用しました。

DUALSHOCK 3 スポンジシール

代替品

もしもなければ、柔らかめの耳栓を加工すれば利用できそうです。

MOLDEX 耳せん 8種お試しパック【MOLDEX正規品ケースセット】
耳孔の曲線に合わせたデザインで最高レベルの快適性、フィット感、および保護性能を提供します。耳せん先端のティップ面が耳せんを耳の内側までしっかりキープします。耳の内部の細い部分に合わせたウエスト形状が他にはない快適さを提供します。耳せん底面部分がフランジ状に大きくデザインされており、耳を着実に密閉し適切なフィット感と最大...


  • 電池周辺でティッシュペーパーは燃える可能性がゼロではないのでオススメできません。
  • どこにでもある輪ゴムは劣化が早いので、使えそうですがオススメしません。

PS3 コントローラー 組み立て

組み立ては分解の逆です。

L2ボタン、R2ボタン側に下カバーをはめ込みます。

L2ボタン、R2ボタンを外すとバネの取り付けが面倒だったりするので注意してください。

DUALSHOCK 3 下カバーのはめ込み

まず、上部をカチッとはめます。

DUALSHOCK 3 上部をカチッとはめます

下側は電池に爪をのせるとスライドできるので、カバーをカチッとはめます。

DUALSHOCK 3 電池に爪をのせるとはめれる

ネジを留める前に、ボタンやスティックの押し具合を確認します。(特にL2ボタン、R2ボタン、L1ボタン、R1ボタン)

問題が無ければ裏カバーを5カ所ネジ止めします。

DUALSHOCK 3 ネジを5カ所とめる

修理が完了です。隙間や内側もアルコール消毒したのでかなりきれいになりました。

DUALSHOCK 3 分解修理完了

無水エタノールP 500ml(掃除)
商品説明 「無水エタノールP 500ml」は、エタノール(C2H6O)99.5vol%を含有しています。液色は無色透明。冷蔵庫の外側・照明器具のカサ・鏡等、生活用具など殺菌消毒したい部位にお使いください。 組成・性状 エタノール(C2H6O)99.5vol%を含有する。無色透明の液である。 用途・使用法 ●冷蔵庫の外側...

バッテリーを交換後充電が始まらない場合は、針のようなものでコントローラー裏にあるリセットボタンを押せば充電できるようになります。

まとめ

SIXAXIS の電池交換、分解、補修方法でした。

互換バッテリー交換後も特に問題なく操作も充電もできています。

PS3 コントローラー「Dualshock 3 」や「SIXAXIS」の[SELECT][START][PS]ボタンが押し込みにくいなど違和感を感じたら電池が膨張して基板ごとボタンを押し上げている可能性があります。

膨らんだバッテリーは危険なので、早急にこちらの手順を参考に交換してください。
