DUALSHOCK 3 の修理方法

PS3 コントローラー DUALSHOCK 3 分解・修理方法ゲーム
この記事は約5分で読めます。

以前、PS3 コントローラーの DUALSHOCK 3 が勝手に動く誤作動を起こしたので分解修理しました。

が、修理に失敗してさらに勝手に動く不具合を起こしたので、再修理です。

分解方法をすっかり忘れていたので、次回のために記録しておきます。

PS3 コントローラー 修理料金

DUALSHOCK 3 (CECHZC2J)の修理料金は5000円から10000円程度かかるので新規購入がおすすめです。

ただし、中古品は同じ誤動作を起こす可能性が高いので、メンテナンス済みの信頼できる業者から購入してください。

純正品は売ってないので新品が運良く購入できればいいですが、今なら安い互換品も選択の余地あり。

当たり外れがあるようですが、保証付きを購入しておけば当たりを引くまで保証してもらえます。

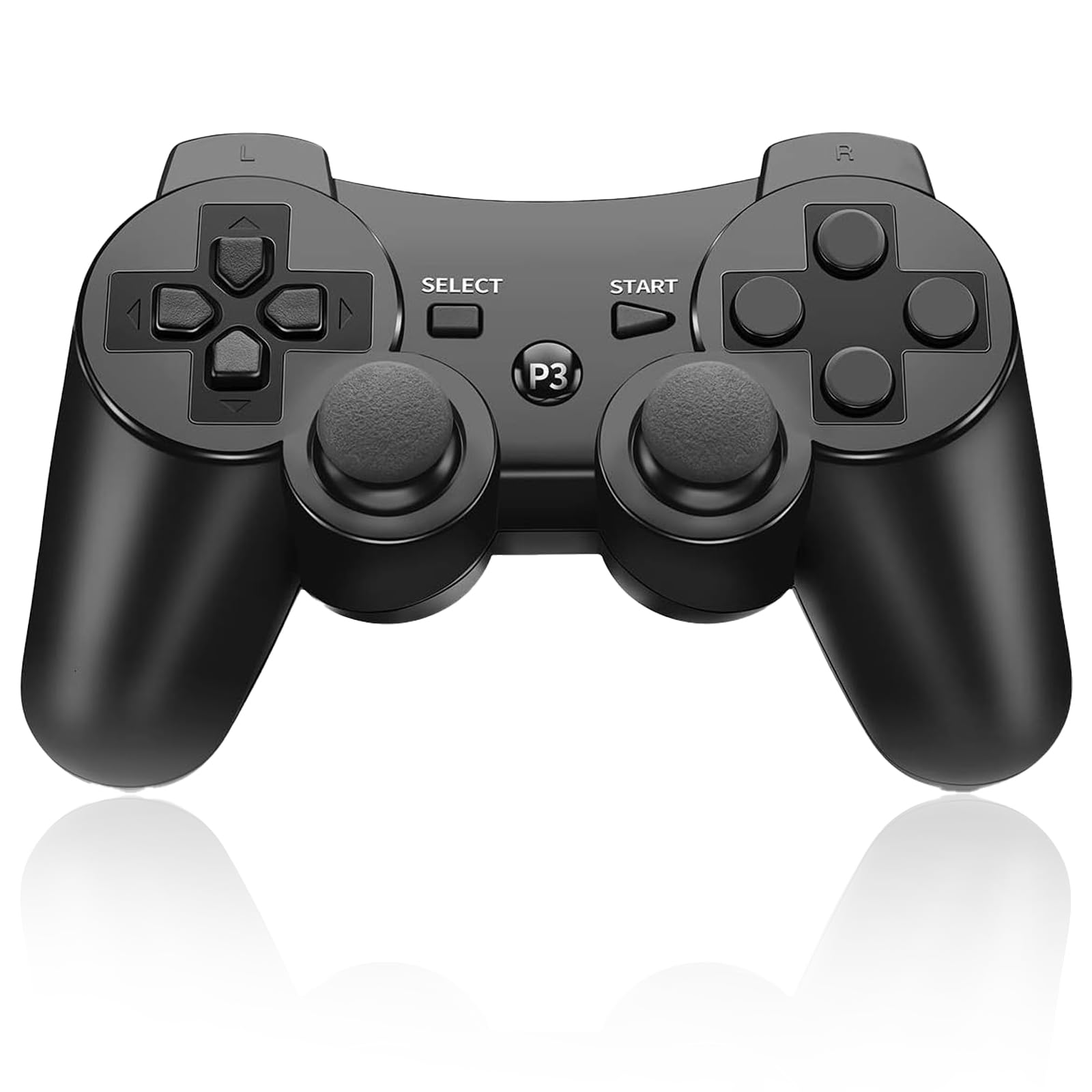

Amazon.co.jp: PS3 コントローラー PS3 ワイヤレスコントローラー Bluetooth ワイヤレス ゲームパッド USB ケーブル 振動機能 充電式 アシストキャップ 2枚付き : ゲーム
Amazon.co.jp: PS3 コントローラー PS3 ワイヤレスコントローラー Bluetooth ワイヤレス ゲームパッド USB ケーブル 振動機能 充電式 アシストキャップ 2枚付き : ゲーム

PS3 コントローラー分解

DUALSHOCK 3 の分解、組み立ては割と簡単なので自己修理もオススメです。

分解に利用した精密ドライバー。ビットは[+2.0]を使用。

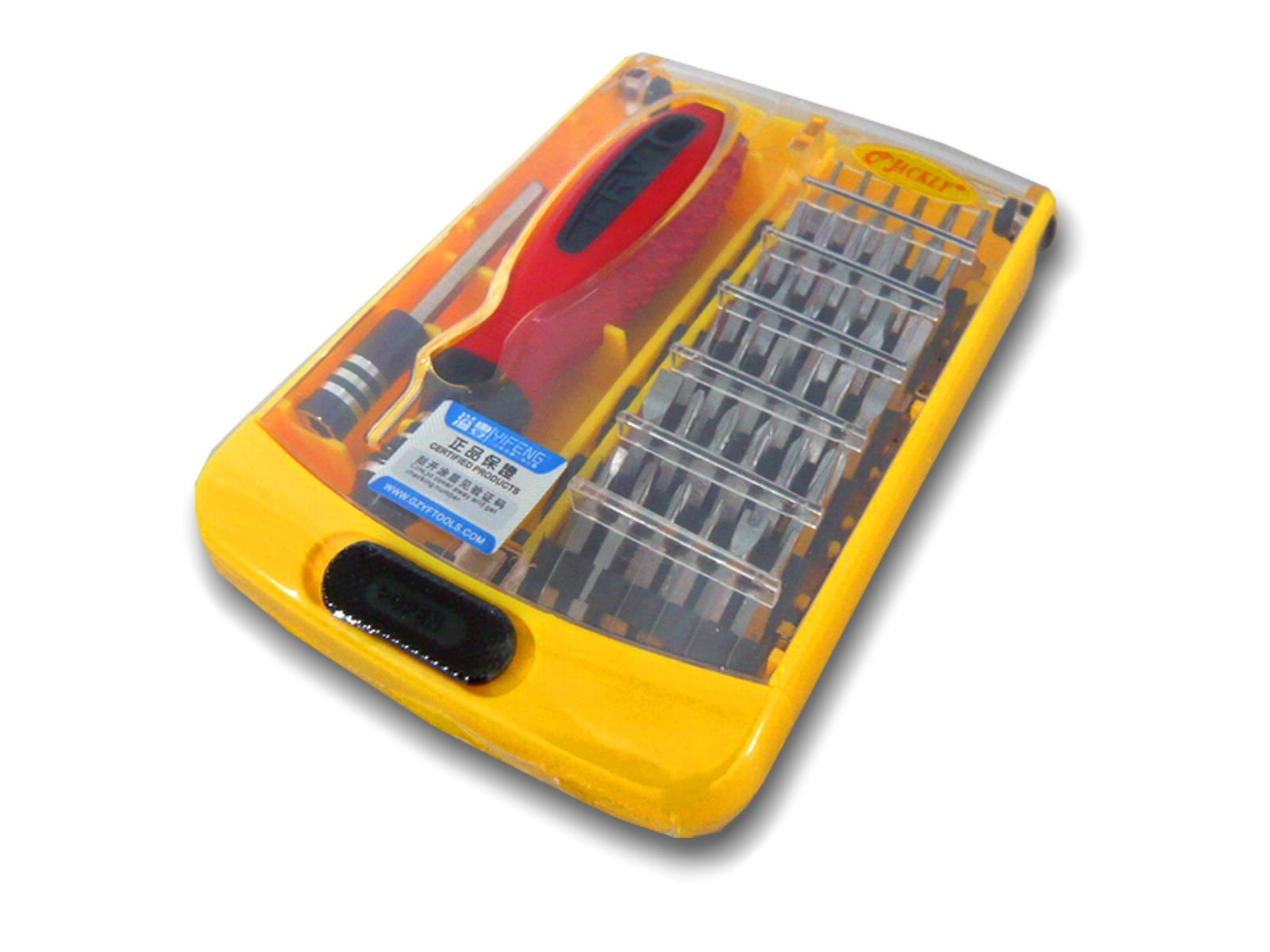

38in1特殊ドライバーセット

PSPや一部タブレットで必要な[星形ビット]や一部携帯機で利用する[三角ビット]なども入っています。

ドライバービットをくっつける磁石部分も強力でグリップ感も良いので、たまの修理に使う分には十分なビット数と性能です。

Amazon.co.jp: JK6088A 38in1特殊ドライバーセット トルクス ヘクスローブ 六角棒 Y型 三角ネジ 五角 ペンタローブ プラス マイナス iphone5 アイフォン ハッピーセット コンパクト : DIY・工具・ガーデン
Amazon.co.jp: JK6088A 38in1特殊ドライバーセット トルクス ヘクスローブ 六角棒 Y型 三角ネジ 五角 ペンタローブ プラス マイナス iphone5 アイフォン ハッピーセット コンパクト : DIY・工具・ガーデン

コントローラー裏ブタにある、ネジを5カ所外します。

ネジをなめる(つぶす)と面倒なので、合うドライバーを利用してください。

DUALSHOCK 3 ネジを5カ所はずす

爪をはずすために赤丸の部分を親指でぐっと押さえると、爪がはずれて上カバーが少し浮くので外します。

DUALSHOCK 3 親指でぐっと押さえる

爪の形状です。

DUALSHOCK 3 爪の形状

爪は先ほどの一カ所のみなのでカバーは外れる状態です。

L2ボタン、R2ボタンを押さえながら下カバーを外します。

振動機能のないSIXAXISは下カバーのL2ボタン、R2ボタン周りが少し違いました。

DUALSHOCK 3 下カバーを外します

L1ボタン、R1ボタンの入れ方

カバーを外すときに L1ボタン、R2ボタン が外れた場合

DUALSHOCK 3 L1ボタン、R2ボタン が外れた場合

R2ボタンを押さえながら、R1ボタンを差し込みます。(L2,L1ボタンも同様)

隙間より少しR1ボタンが大きいですが、ぐっと力を入れて押すと入ります。

DUALSHOCK 3 R1ボタンを差し込む

カバーを外しました。

DUALSHOCK 3 カバーを外した状態

ボタンなどの修理

ボタンやスティックに問題がある場合は、接点回復など試みてください。

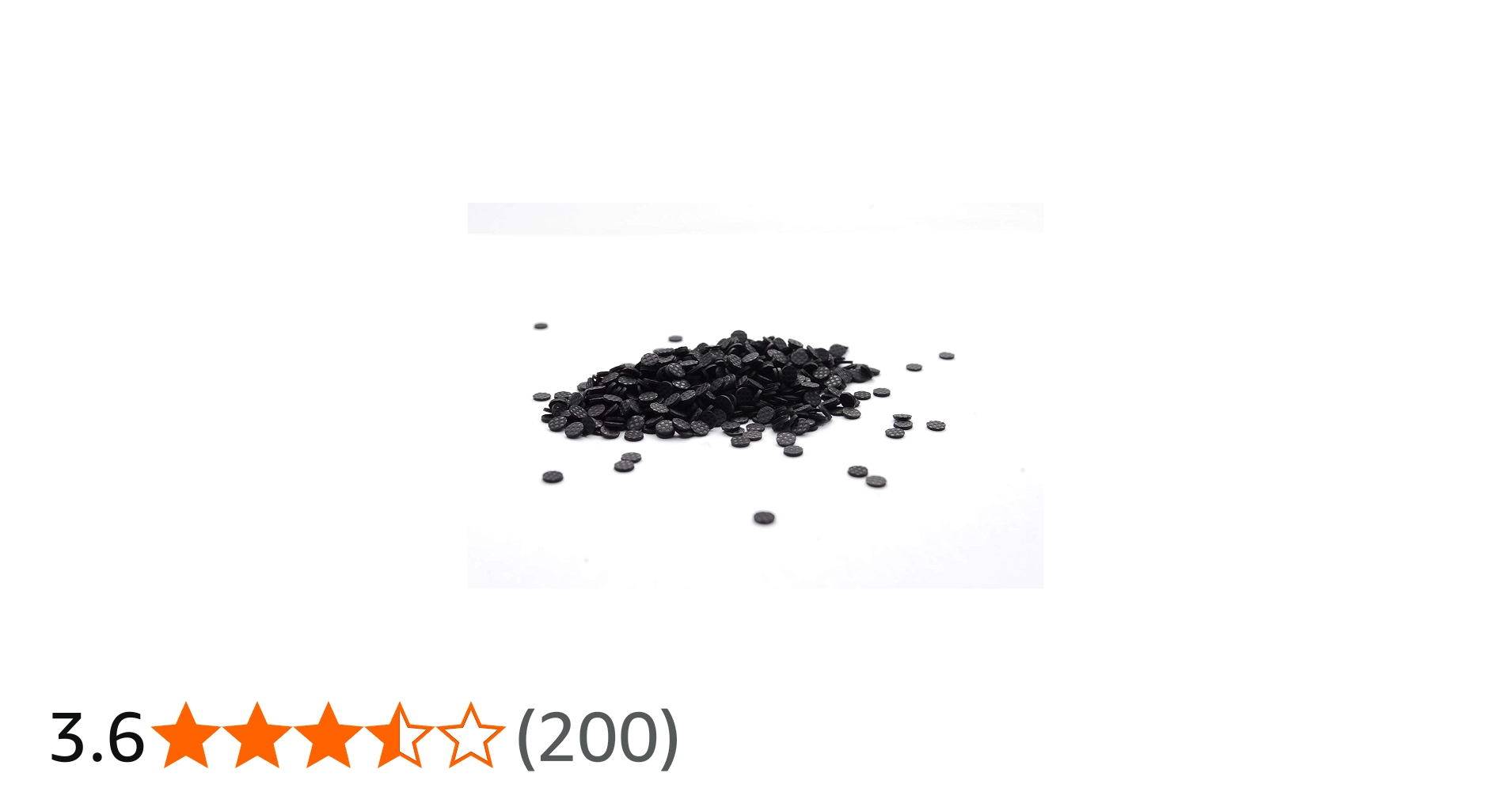

Amazon | 導電性 粒子 ゴム リモコン 修理 接点回復 カーボンピル Carbon Pill ピル 接点 Φ3㎜×0.5㎜ 100個以上 | ゴム・ウレタン・スポンジ | 産業・研究開発用品 通販
導電性 粒子 ゴム リモコン 修理 接点回復 カーボンピル Carbon Pill ピル 接点 Φ3㎜×0.5㎜ 100個以上がゴム・ウレタン・スポンジストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。
Amazon.co.jp: KURE(呉工業) コンタクトスプレー(300ml) 接点復活剤 1047 [HTRC2.1] : 産業・研究開発用品
Amazon.co.jp: KURE(呉工業) コンタクトスプレー(300ml) 接点復活剤 1047 : 産業・研究開発用品

分解は焦らず丁寧に、スマホなどで写真を撮りながら行うと安心です。

基盤の隙間を埋める方法

今回は基盤の隙間を埋めるだけで良いので基盤は外しません。

裏カバーに電池を押さえるようについている低反発のシールがあります。

経年劣化などで低反発のシールの反発が無くなると基盤と接点に隙間ができて、コントローラーの誤作動の原因になります。

DUALSHOCK 3 低反発のシール

実は前回修理したとき、接点の隙間をしっかり埋めたらいいじゃん。と思い3Mのゴム足を挟みました。

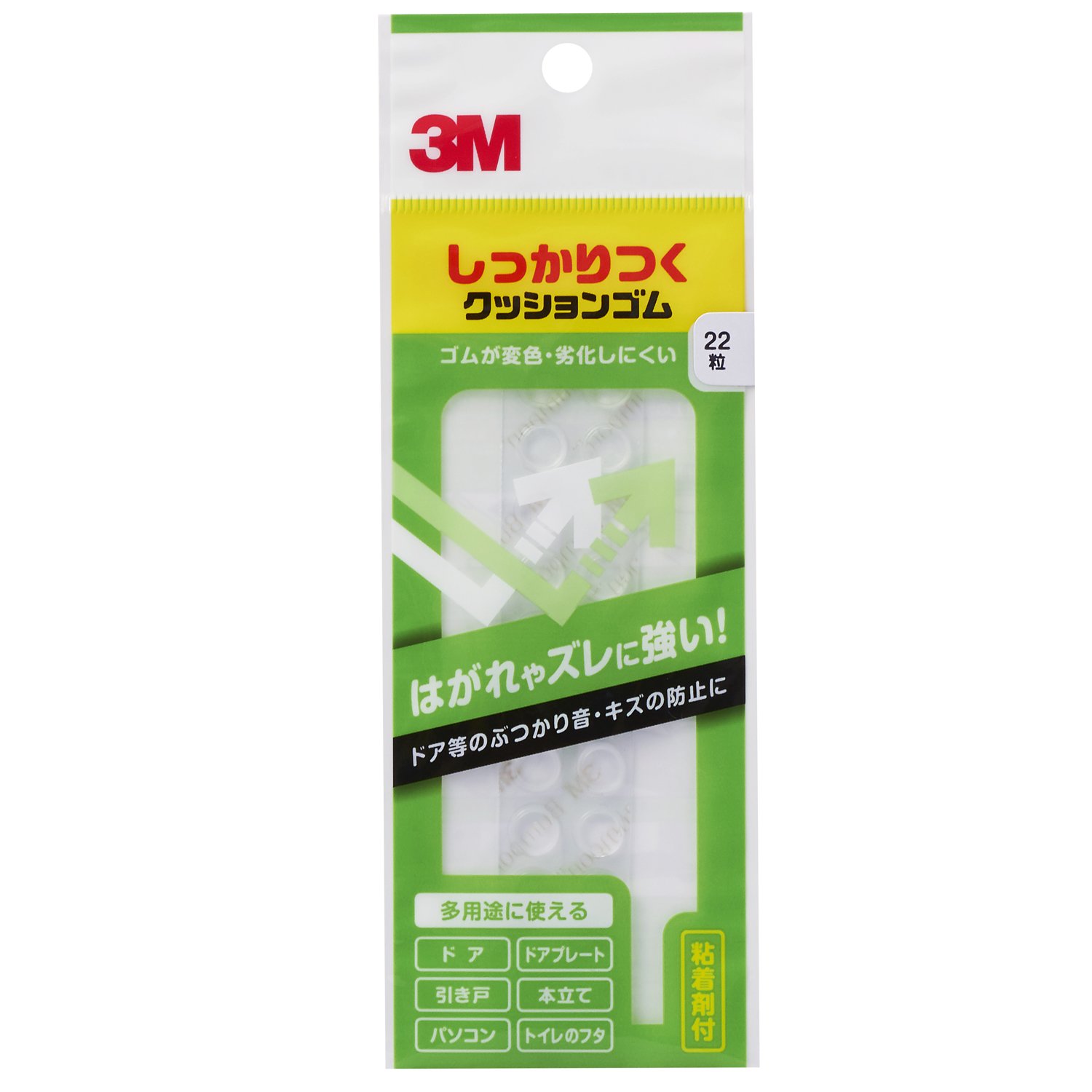

3M しっかりつくクッションゴム 8x2mm 台形 22粒 CS-04

径8mm x 高さ2mm(台形) で高さが2mmほどでしたが、高すぎる上に柔軟さがなく基盤が遊び無く固定されてしまい、押してないのにボタンを押したりと修理前より状態が悪くなりました。

Amazon.co.jp: 3M しっかりつくクッションゴム 8x2mm 台形 22粒 CS-04 : ホーム&キッチン
Amazon.co.jp: 3M しっかりつくクッションゴム 8x2mm 台形 22粒 CS-04 : ホーム&キッチン

今回は前回の失敗を元に、厚み1mmほどで柔軟性の高い低反発シールを使用します。

DUALSHOCK 3 1mmほどで柔軟性の高い低反発シール

ちょうどいい低反発シールが手元にあったので利用しました。

DUALSHOCK 3 スポンジシール

代替品

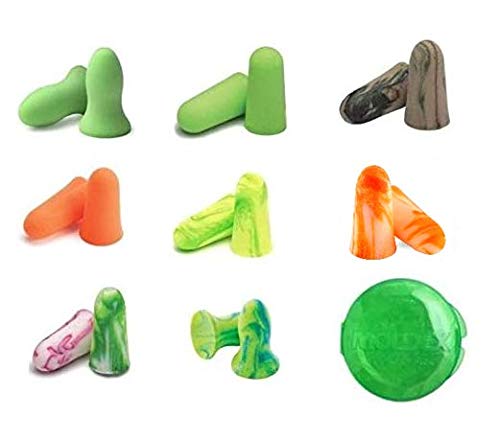

もしもなければ、柔らかめの耳栓を加工すれば利用できそうです。

Amazon | MOLDEX 耳せん 8種お試しパック【MOLDEX正規品ケースセット】 | モルデックス | ドラッグストア
MOLDEX 耳せん 8種お試しパック【MOLDEX正規品ケースセット】がドラッグストアストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。


  • 電池周辺でティッシュペーパーは燃える可能性がゼロではないのでオススメできません。
  • どこにでもある輪ゴムは劣化が早いので、使えそうですがオススメしません。

PS3 コントローラー 組み立て

組み立ては分解の逆です。

L2ボタン、R2ボタンに下カバーを差し込みます。

L2ボタン、R2ボタンを外すとバネの取り付けが面倒だったりするので注意してください。

DUALSHOCK 3 下カバーのはめ込み

まず、上部をカチッとはめます。

DUALSHOCK 3 上部をカチッとはめます

下側は電池に爪をのせるとスライドできるので、カバーをカチッとはめます。

DUALSHOCK 3 電池に爪をのせるとはめれる

ネジを留める前に、ボタンやスティックの押し具合を確認します。(特にL2ボタン、R2ボタン、L1ボタン、R1ボタン)

問題が無ければ裏カバーを5カ所ネジ止めします。

DUALSHOCK 3 ネジを5カ所とめる

修理が完了です。隙間や内側もアルコール消毒したのでかなりきれいになりました。

DUALSHOCK 3 分解修理完了

Amazon | 無水エタノールP 500ml(掃除) | 健栄製薬 | 除菌剤
無水エタノールP 500ml(掃除)が除菌剤ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

電池の交換方法

もう一つの PS3 コントローラー SIXAXIS も隙間を埋めておこうと分解したところ、電池が裏蓋から外れません。

ドライバーを差し込んで電池を裏ブタから外したところ、純正電池がわずかですが膨張していました。

DUALSHOCK 3 電池が膨張

良いときに見つけました。早速交換電池をアマゾンで注文しました。

Amazon | eForBuddy PlayStation 3 PS3 Dualshock 3 ワイヤレスコントローラー対応バッテリー 互換用 グレー | バッテリー・充電器
eForBuddy PlayStation 3 PS3 Dualshock 3 ワイヤレスコントローラー対応バッテリー 互換用 グレーがバッテリー・充電器ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。オンラインコード版、ダウンロード版はご購入後すぐにご利用可能です。

Dualshock 3 ワイヤレスコントローラー対応バッテリーの互換品はたくさん販売されていますが、レビューを見ると値段にかかわらず当たり外れがありそうです。

なので、一番安いバッテリーを選択し、返品・交換対応がしっかりしたアマゾンで購入しました。

Amazon 保証の問い合わせ方法
Amazonマーケットプレイスで購入した商品の保証期間中の不具合で販売者かアマゾンに返品・交換・返金してもらう方法です。マーケットプレイスでは販売者と連絡が取れない場合にアマゾンに対応してもらう詳細を詳しく説明してるので参考にすれば安心です。

届いたら電池交換しますが、注意点はコネクタがしっかりささっているので外すときの力加減で壊さないようにすることぐらいです。

バッテリーを交換後充電が始まらない場合は、針のようなものでコントローラー裏にあるリセットボタンを押せば充電できるようになります。

まとめ

DUALSHOCK3 が勝手に動く不具合の修理方法でした。

分解する際、裏カバーを強引にはずして L2ボタン、R2ボタンが外れるとバネがあったりします。元に戻すのが少し面倒なので気をつけてください。

分解修理も裏蓋を開けて隙間を埋める簡単な方法で PS3のコントローラーが復活したので幸運でした。
