手すりの取り付け方

手すりの取り付け方健康
この記事は約6分で読めます。

母の変形性膝関節症と思われる膝痛。

床にぺたんと座った後に立ち上がるのが大変そうなので、必要な箇所に手すりを取り付けました。

膝の痛みを治す方法
膝の痛みを治す方法をまとめました。オムロンのサイトがわかりやすく膝周りの筋肉を柔軟にするためのストレッチの方法と膝痛予防の運動として効果的なウォーキングは参考になりました。変形性膝関節症には電気治療が良いのでひざ電気治療バンド購入しました。

オムソリ いたわりエコ手すり 縦横兼用 35×400 SO-TD3-400

以前、庭に出る掃き出し窓が危ないので取り付けた手すりです。

オムソリ いたわりエコ手すり取り付け後

特長

  • 手すり棒にディンプル(くぼみ)加工で滑りにくく
  • 天然木(ゴム集成材)を使用した手すり棒で、エコマーク認定・グリーン購入法適合商品
  • カットして長さを調節できる
  • 縦横兼用タイプ
  • 介護保険住宅改修対象商品
  • 生産物対人賠償責任保険付商品
  • 耐荷重 80kg
  • セット内容:手すり本体1本、ブラケット2個、木ネジ(3.5×40mm)6本
オムソリ いたわりエコ手すり 縦横兼用 35×400 SO-TD3-400
【特長】 ・手すり棒にディンプル(くぼみ)加工で滑りにくく ・天然木(ゴム集成材)を使用した手すり棒で、エコマーク認定・グリーン購入法適合商品 ・カットして長さを調節できる ・縦横兼用タイプ ・介護保険住宅改修対象商品 ・生産物対人賠償責任保険付商品 ・耐荷重 80kg ・セット内容:手すり本体1本、ブラケット2個、木...

値段も手頃でしっかり体重を支えることができるのでこれで良いのですが、これからあちこちに手すりをつける予定なので、さらに割安な手すりを購入しました。

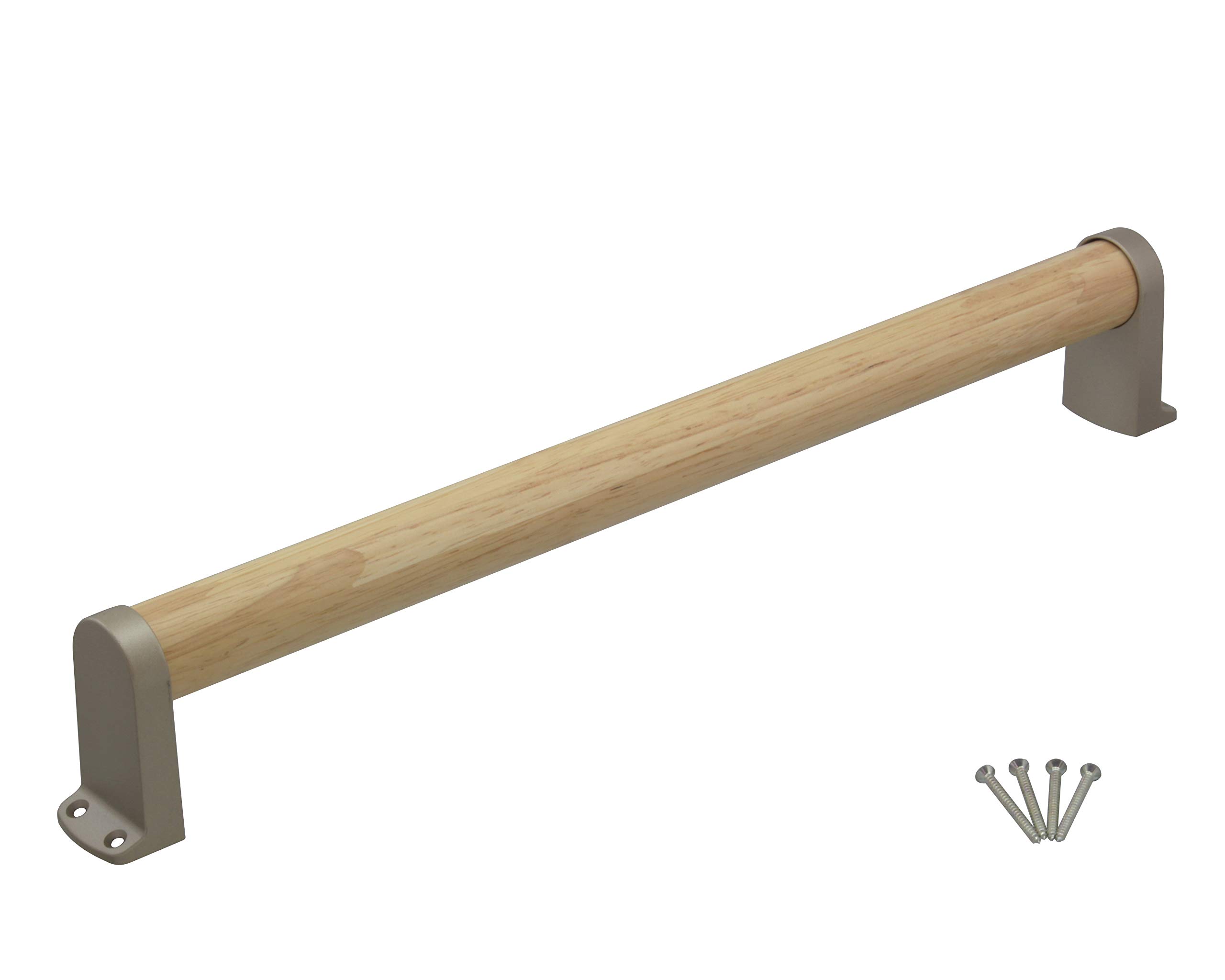

ハイロジック TQOOL 安全・安心 屋内用 木製手すり タテ・ヨコ兼用 450mm 32パイ 耐荷重:80Kg 97253

今回取り付ける手摺りです。2本購入しました。

ハイロジック TQOOL 097253

  • 手摺棒:32パイ
  • 全長:450mm
  • 耐荷重:80Kg
  • 屋内用
  • 生産物賠償責任保険付
ハイロジック TQOOL 安全・安心 屋内用 木製手すり タテ・ヨコ兼用 450mm 32パイ 耐荷重:80Kg 97253
◆材質:手すり棒/天然木 エンドブラケット/亜鉛ダイカスト 丸棒取付けネジ/鉄ナベ+ TP3.5x16 三価ホワイト 取付ビス:鉄皿+ TP3.5x40 三価ホワイト・頭同色塗装 ◆梱包内容:手すり棒1セット 取付ビス4本

お手軽価格でしっかりした良品です。

オムソリとの違いはこれぐらい。

  • 手すり棒にディンプル加工がない。
  • ねじ穴を隠す化粧カバーがない。

ディンプル加工はくぼみがないからふき掃除が楽、化粧カバーは必要ないと思える方なら、ハイロジック TQOOL 安全・安心 屋内用 木製手すりで十分だと思います。

30cmでもいいかなと思いましたが、45cmを購入しました。

長すぎず短すぎずで見栄えも良し。悩んだら45cmをオススメします。

木製手すり説明書

tqool 097253 説明書1

tqool 097253 説明書2

tqool 097253 説明書3

手すりを取り付ける工具

体重をささえると言う性質上、しっかりと取り付ける必要があります。

今回、取り付けの際に利用した道具です。

手すりを取り付ける工具

差し金

枠や壁から正確な位置をはかるために利用。

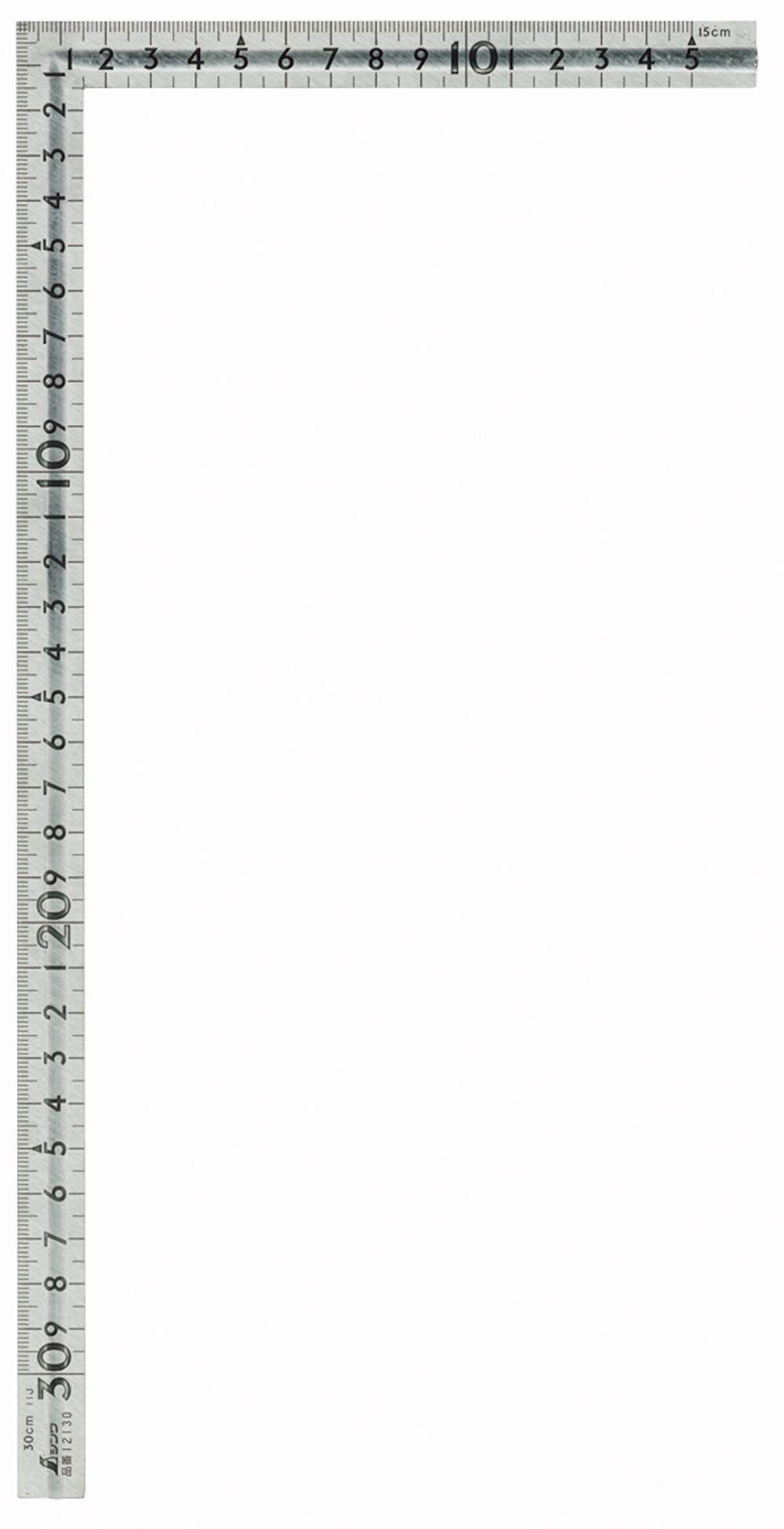

シンワ測定(Shinwa Sokutei) 曲尺 小型 溝付ステン 表裏同目 30×15cm 12130
●長さの測定、直角の確認やケガキ作業に使用する曲尺●製品サイズ/縦:330mm横:165mm高さ:1.1mm●製品重量:57g●パッケージサイズ/縦:355mm横:190mm高さ:1.5mm●パッケージ重量:65g●材質:ステンレス●精度 ●直角度:100mmにつき0.1mm以下 ●長さの許容差:+-0.2mm以下●表...

シンワ測定(Shinwa Sokutei) 下地センサー HG 78577

手すりの取り付けに必須な下地センサー。

シンワ測定(Shinwa Sokutei) 下地センサー HG 78577
●壁に当ててスイッチを押すだけの簡単間柱探知 ●深モード搭載 ●火災報知機の設置などに便利

パナソニックの壁裏センサーが壊れていたので、注文しました。

精度も高く使い方も簡単。

確認用の電池はついていますが、必要なら予備も購入してください。

Amazon | パナソニック 9V型アルカリ乾電池 1本 6LR61XJ/1S | パナソニック(Panasonic) | 乾電池
パナソニック 9V型アルカリ乾電池 1本 6LR61XJ/1Sが乾電池ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

下地センサー HG 78577 説明書

下地センサー HG 78577 説明書1

下地センサー HG 78577 説明書2

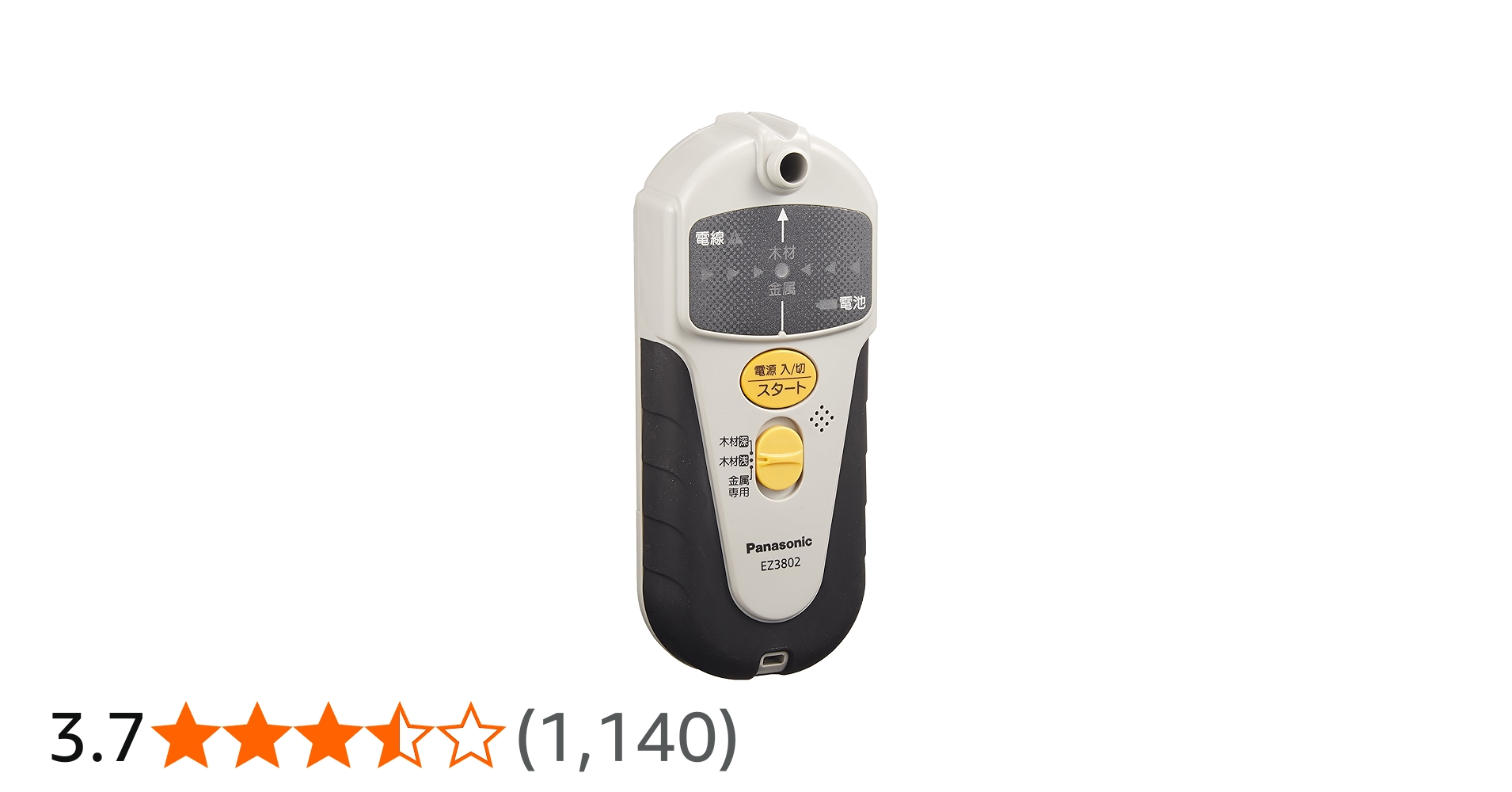

パナソニック乾電池式 壁うらセンサーEZ3802(単3乾電池2本・別売) 内装材専用 木材・プラスチック・金属探知 EZ3802

EZ3802

今回利用するときに、エラーのみの故障で利用できませんでした。

頻繁に使うものではないので電池を抜いて保管していましたが残念です。

パナソニック製は他社で制作が少ない商品が多いのでわりと買いますが壊れやすいですね。

単3電池で動く壁うらセンサーで精度も問題なく気に入っていましたが、レビューにも保管後再利用で使えなくなる不具合が報告されているので、購入はおすすめできません。

Amazon | パナソニック 壁うらセンサー 乾電池式 EZ3802 (単3乾電池2本) 内装材専用 木材・プラスチック・金属探知 下地センサー EZ3802 | 下地探し
パナソニック 壁うらセンサー 乾電池式 EZ3802 (単3乾電池2本) 内装材専用 木材・プラスチック・金属探知 下地センサー EZ3802が下地探しストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。



プラスドライバー

ラチェットドライバーでネジを止めました。

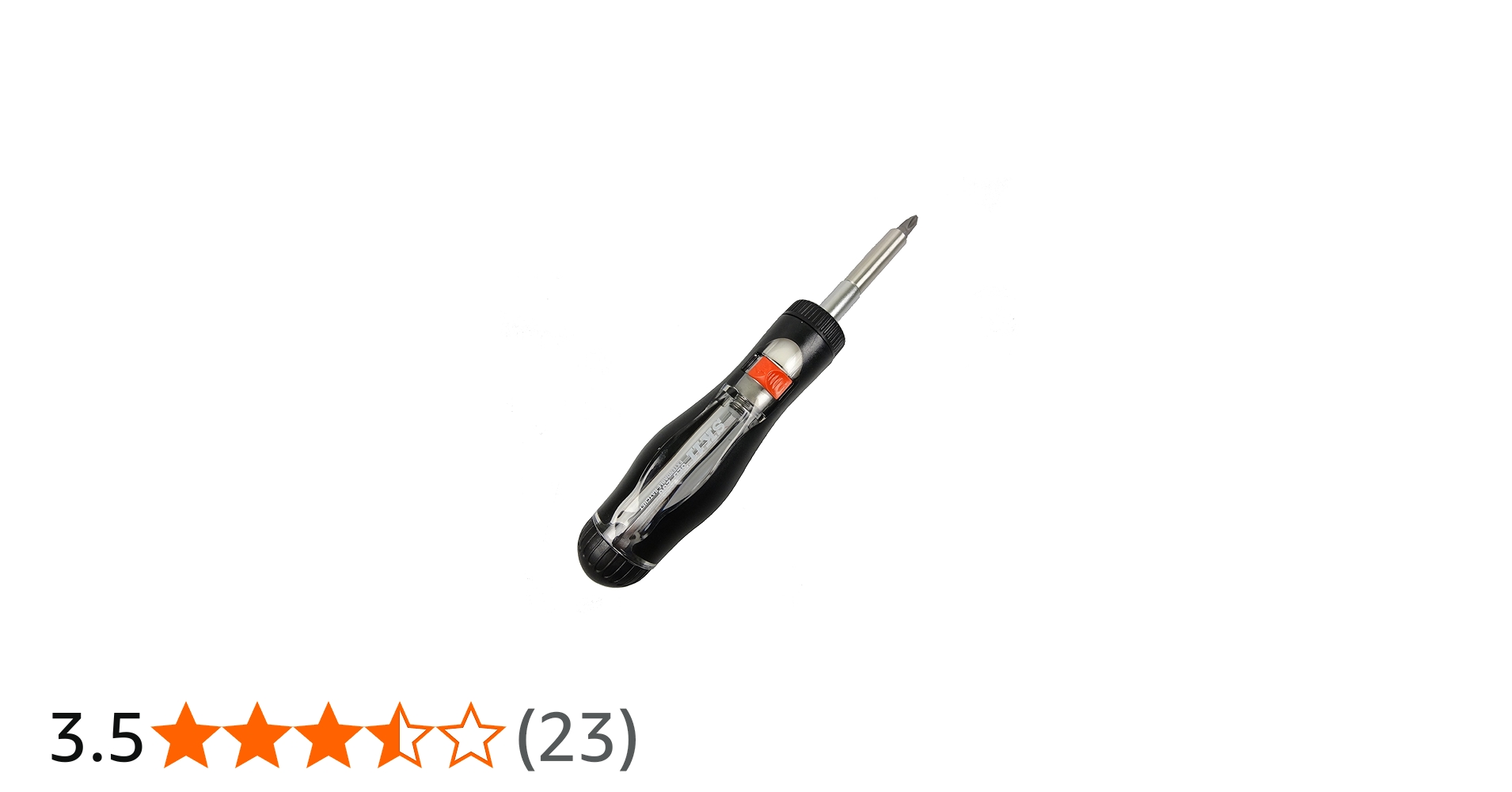

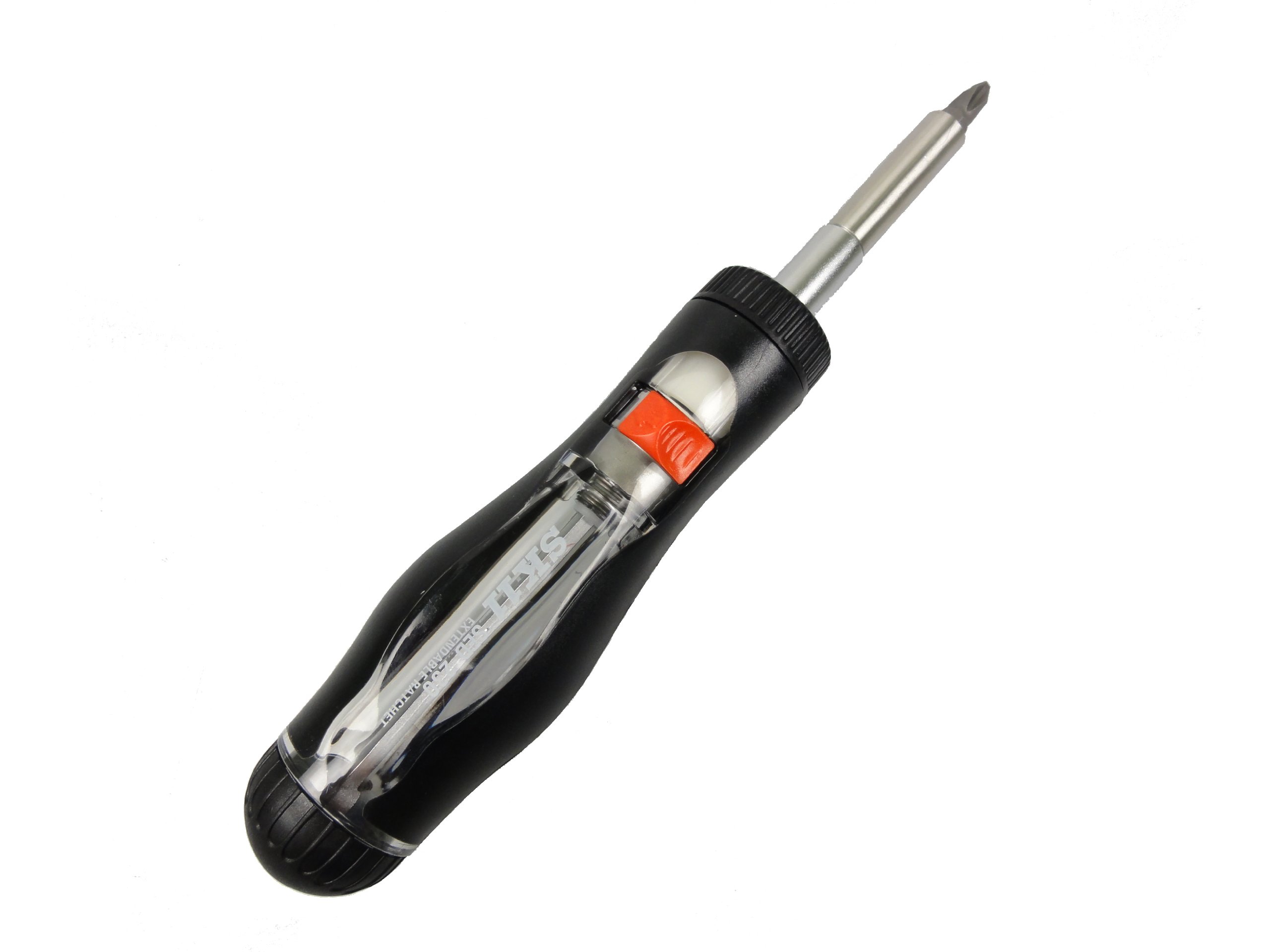

SK11 奥まった所に 伸縮式 ラチェットドライバー 12pcs 軸長80~150mm SED-230
オールインワン、収納・持ち運びに便利なビット内蔵タイプ 【用途】 自動車・二輪のメンテナンス、家庭・事務所の常備工具等 【特徴】 ・伸縮式ホルダーは軸長80~150mmまで無段階に調整可能 ・奥まった場所での作業に力を発揮 ・ビットセットは本体内蔵のため、収納・持ち運びに便利 ・ラチェット機構採用で、グリップを左右に反...


ラチェットドライバーとは

締める、ゆるめるをスイッチで固定して、ハンドルを握り直さずに回し続けることができるドライバー。

下地にもよりますがネジを締めるのに非常に力がいるのと、空回りでネジがなめる(プラスのネジ溝をつぶす)とネジを抜くことも難しくなるので注意が必要です。

後述するドライバードリル推奨。

手回しでする場合は、ネジをドライバーを押しながら体重をのせる感じでゆっくり確実に締めます。

錐(きり)

もんで小さな穴をあける道具です。ネジの下穴開けに利用。

今回のようにネジが長い下穴の場合は後述するドライバードリル推奨。

あった方が良い工具

マスキングテープ

印をつけたり仮止めや養生に使用します。

絶妙な粘着力で扱いやすいです。

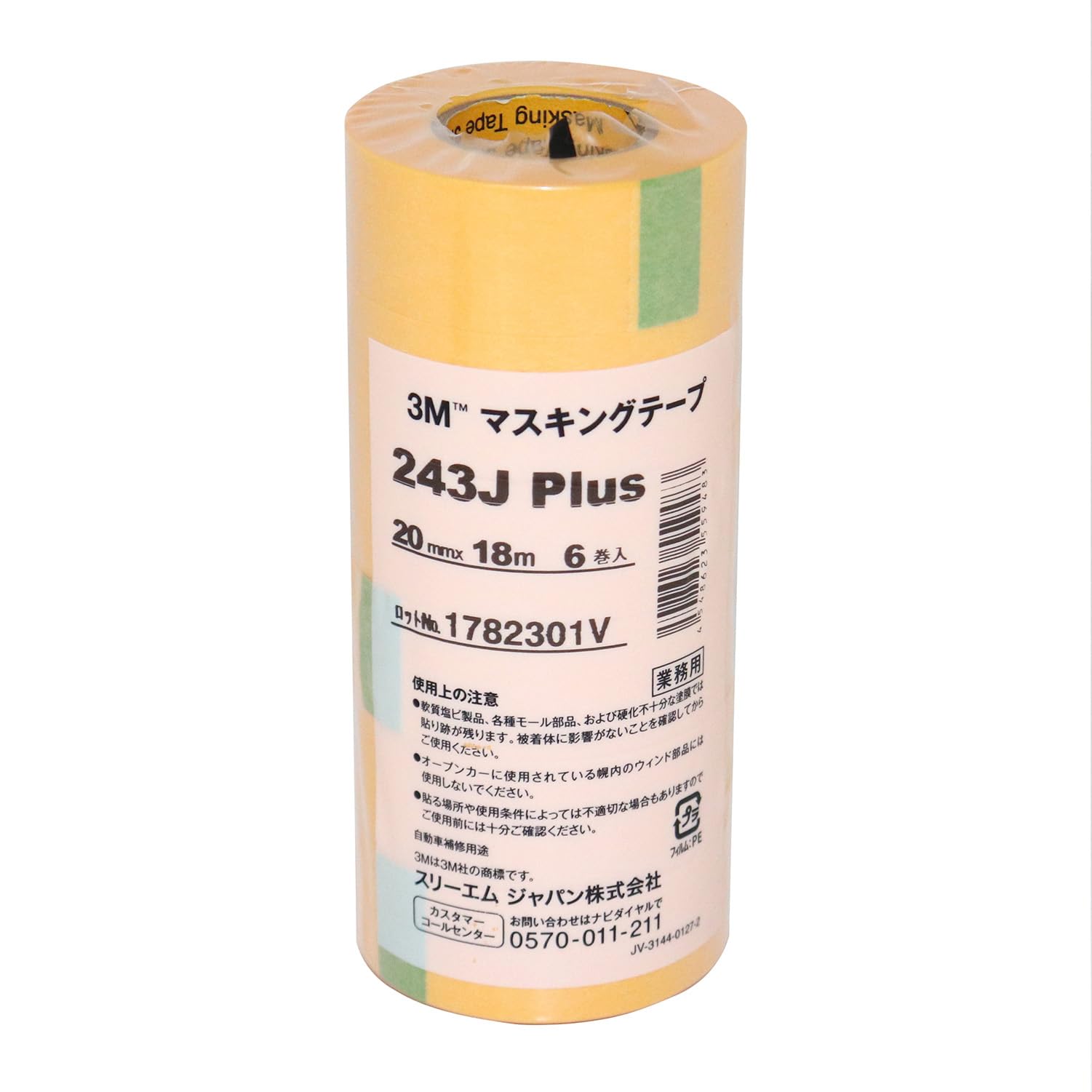

3M マスキングテープ 243J Plus 20mm×18M 6巻パック (243J 20)
はがす時、のり残りしにくく、切れにくい上、接着性にも優れます。 凹凸面にしっかりなじみます。 アールがとりやすくなっています。 車輌塗装用。

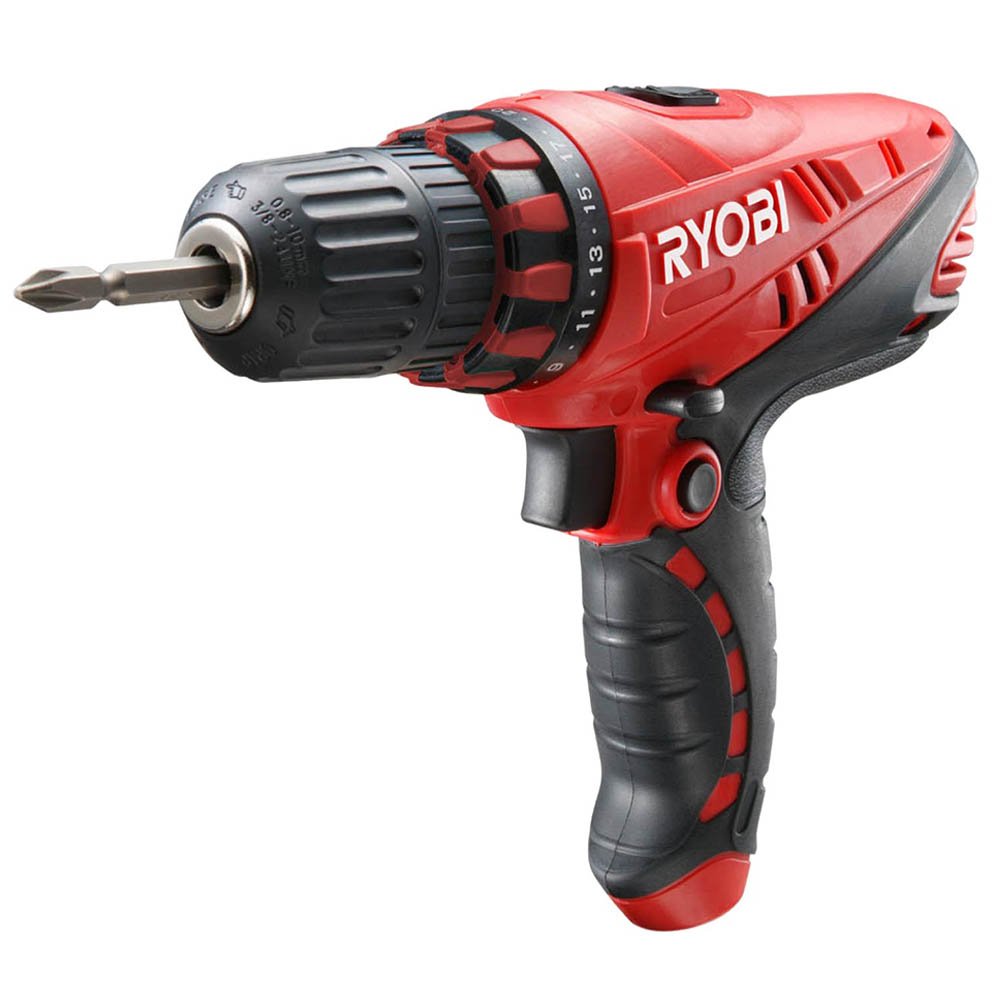

リョービ(RYOBI) ドライバードリル CDD-1020 645801A

手回しのドライバーと錐では男性でも大変なので、女性ならほぼ必須。

リョービ(RYOBI) ドライバードリル CDD-1020 645801A

ドリルは別売の場合が多いので、購入の際は注意してください。

京セラ(Kyocera) 旧リョービ ドライバードリル CDD-1020 645801A
●+ドライバビット(No.2×65mm) ●:長さ220×幅62×高さ125mm ●:1kg ●握りやすいグリップ形状 ●最大トルク 30N・m(ドリルモード・低速) ●2スピードギヤボックス採用 ●無段変速・正逆切換スイッチ ●20段クラッチで細かいトルク調節 ●キーレスチャック付

その他

印を付けるので、鉛筆(芯は柔らかい)と消しゴムぐらいかな。

シンワ測定 どこ太 L マグネット付 78610

下地探しで確実性を求めるならどこ太が便利。

どこ太 L マグネット付 78610

壁に穴を開けるので今回は使いませんでしたが、最終チェックや金属下地探しに利用できます。

Amazon | シンワ測定(Shinwa Sokutei) どこ太 L マグネット付 78610 | 下地探し
シンワ測定(Shinwa Sokutei) どこ太 L マグネット付 78610が下地探しストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

手すりの取り付け方

下地センサーの使い方

まずは下地センサーで下地探し。

スタートボタンは左側にあります。

下地センサー スタートボタン

壁に下地センサーを密着させてスタートボタンオン。

スタートボタンを押しっぱなしで下地センサーを壁に付けたまま横にゆっくり滑らせます。

スタートボタンを押しっぱなしで下地センサーを壁に付けたまま横にゆっくり滑らせます

下地がある場所で光と音でお知らせ。

鉛筆などでマーキングします。(壁に傷がつかないように芯の軟らかい鉛筆推奨)

下地がある場所で光と音でお知らせ

下地を通り過ぎると光と音のお知らせが消えます。

下地を通り過ぎると光と音のお知らせが消えます

差し金の使い方

差し金で水平や垂直をとれます。

手すりを取り付ける場所は割と扉枠や壁のそばが多いと思います。

ドア枠などを基準に差し金を当てると簡単に垂直(水平)がとれます。

ドア枠などを基準に差し金を当てる

マスキングテープで印を付ける

下地の柱にあわせてマスキングテープを貼ると直線や柱の感覚がわかりやすい。

マスキングテープで印を付ける

手すりの取り付け位置

床面から75~80cmの高さに設置するのが基本。

もちろん、手すりを利用する方が使いやすい場所に取り付けるのが優先。

2018.3月号 これで覚える手すりの位置
2018.03.06公開 3月に入りました。皆さんの学習は順調でしょうか?指導部...

手すりの取り付け

錐や電動ドライバードリルできちんと下穴を開けて、ドライバーや電動ドライバードリルに押しながら(体重をのせる感じで)しっかり止めます。

ネジ山をなめないように注意してください。

最初の一つ目の穴はしっかり止めず仮止め、残りの穴のセンターに印をつけてから本止めします。

完成画像

洗面所

壁に取り付けたかったが、普段手をかける場所に下地がなく、扉枠に取り付け。(利便性重視)

洗面所に手摺り取り付け完成

トイレ

反対側に手摺りはあるが、立ち上がるために利き腕でドア枠を利用していた痕跡有り。

がっちりと手摺りを付けたので、今後立ち上がりが楽になるはずです。

トイレに手摺り取り付け完了

まとめ

手すりの取り付け位置は床面から75cm~80cm。

下穴センサーを使えば壁の裏にある柱の位置をイメージできます。

  • 上手につけるにはネジの下穴を必ず開けてください。
  • ネジ山をなめないように、ネジをドライバーでしっかり押しながら回します。
  • 手すりは体重を支えなければならないので、最低でも付属しているネジの長さを使用してください。

取り付けが大変など些細な理由で短いネジを使用すると、せっかくの耐荷重が少なくなる可能性があります。
